Network HawkEye

🦅 Network HawkEye (חווית Wi-Fi)

הערה:

  • מגבלות על בריאות ה-Wi-Fi: תכונה זו נתמכת רק ב-APs מסדרת Reyee המריצים ReyeeOS 2.260 ומעלה, ואינה נתמכת ב-RAP1200§ ובסדרות AP עם יציאות אפלינק של 100 Mbps.
  • מגבלות על בקרת תעבורת אפליקציות: תכונת בקרת תעבורת אפליקציות נתמכת רק בשערי (Gateway) Reyee המריצים ReyeeOS 2.260 ומעלה.

1. בריאות ה-Wi-Fi (Wi-Fi Health)​

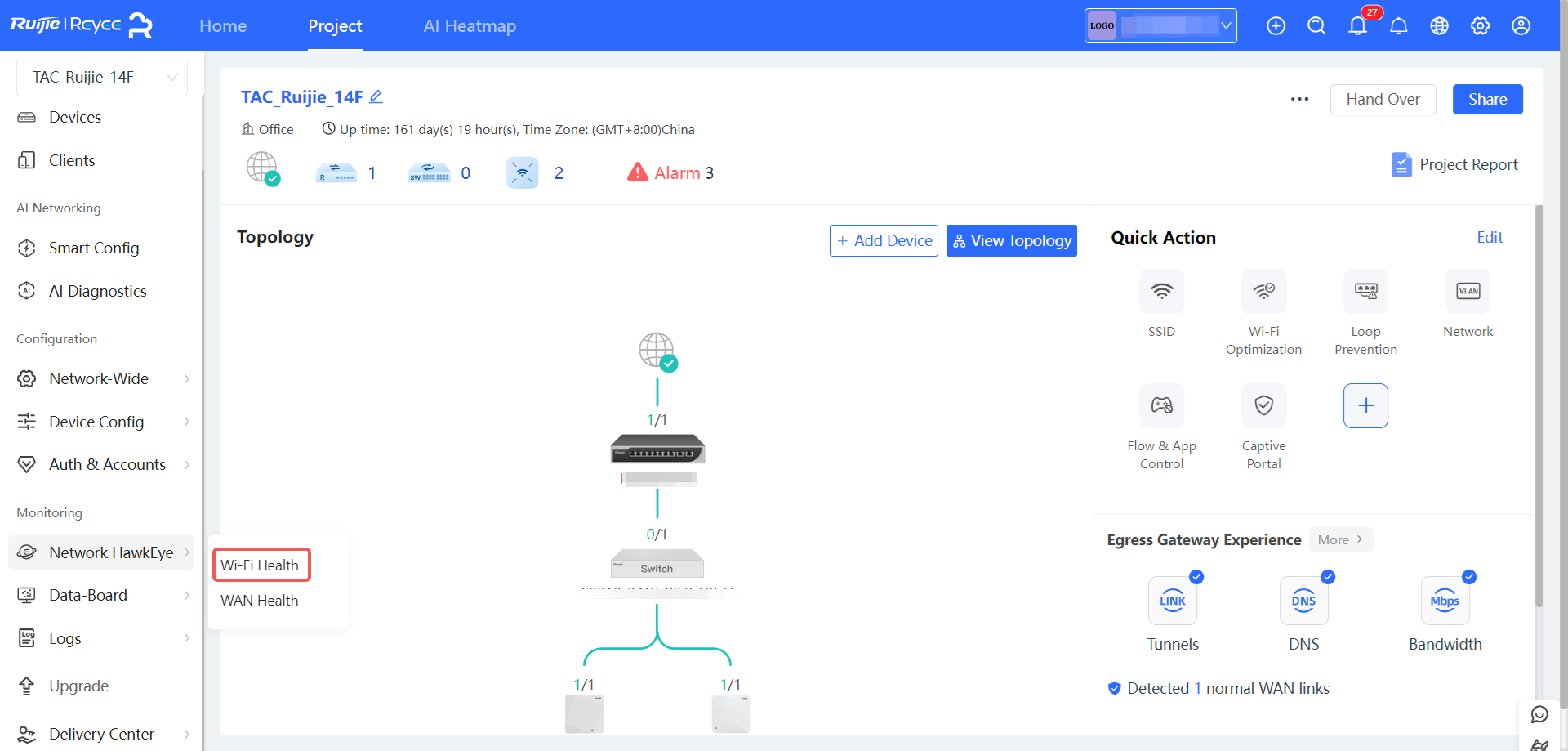

לחץ על Project > Monitoring > Network HawkEye > Wi-Fi Health > Channel Health. בדף הפרויקט, בחר Monitoring > Network HawkEye > Wi-Fi Health כדי לצפות בחווית ה-Wi-Fi, עומס ה-AP ובריאות הערוץ.

בחירת Wi-Fi Health

חווית Wi-Fi​

בריאות ה-Wi-Fi מנותחת משישה ממדים – זמן חיבור, חיבורים מוצלחים, כיסוי, נדידה, קיבולת והפרעות, ותפוקה (Throughput) – במטרה לאתר את שורש הבעיה שכבה אחר שכבה. זה מסייע לאנשי תפעול ותחזוקה (O&M) לאתר במדויק בעיות ולקבל תמונה ברורה של ביצועי הרשת הנוכחיים.

  • ניתן לנתח בעיות בפירוט על ידי סינון APs או לקוחות (Clients).
  • מוצגים יומני אלחוט מפורטים, עם נתונים היסטוריים הניתנים למעקב עד שבעה ימים.
  • דף זה מאפשר לך לסנן ולצפות בחווית הגישה לאינטרנט של משתמשים אלחוטיים ממספר ממדים, כגון תדרי רדיו, APs, משתמשים וזמן.

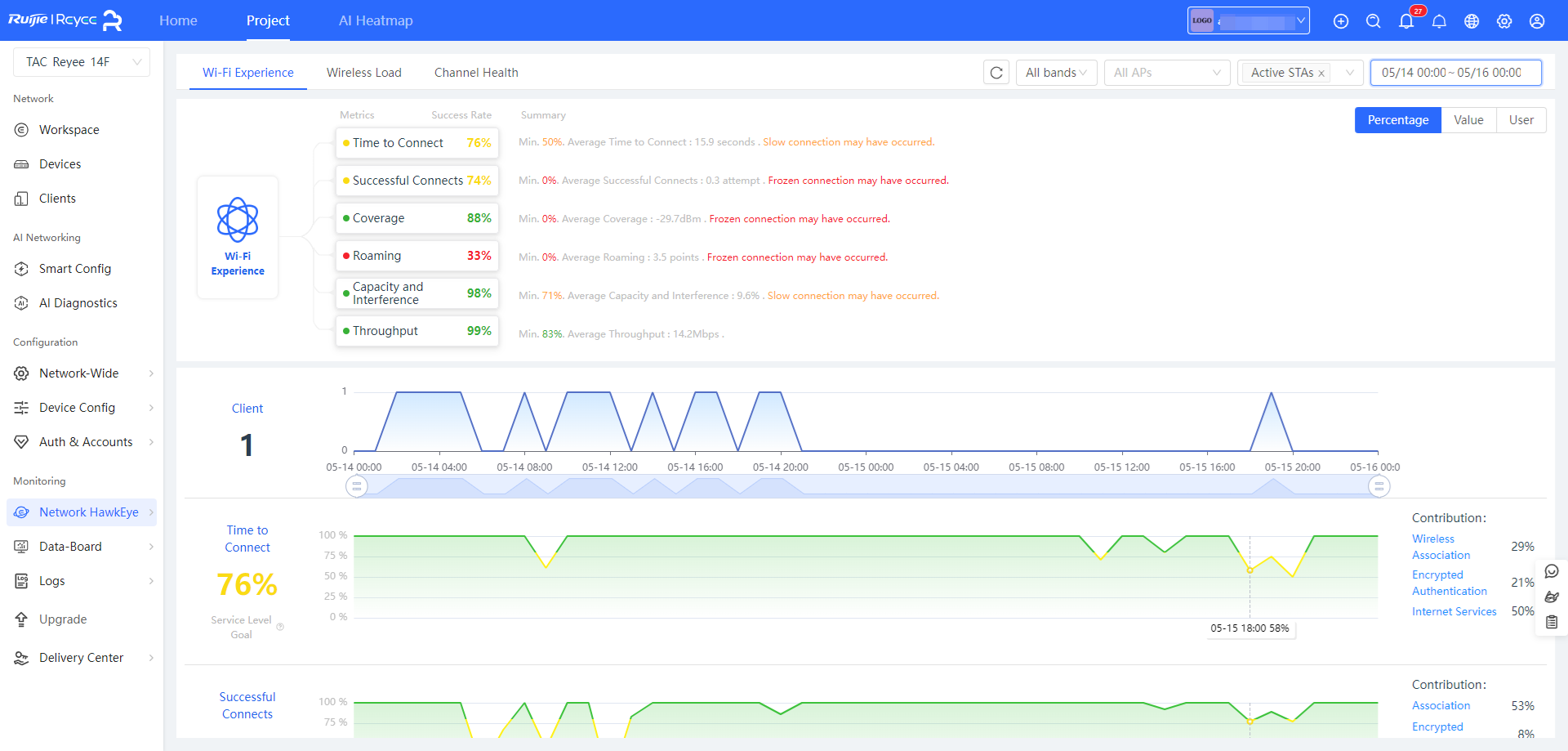

מבט כללי על מדדי ביצועים מרובי-ממדים

דף זה מספק תצוגה כוללת של מדדי ביצועים על פני מספר ממדים, כולל זמן חיבור, חיבורים מוצלחים, כיסוי, נדידה, קיבולת והפרעות, ותפוקה.

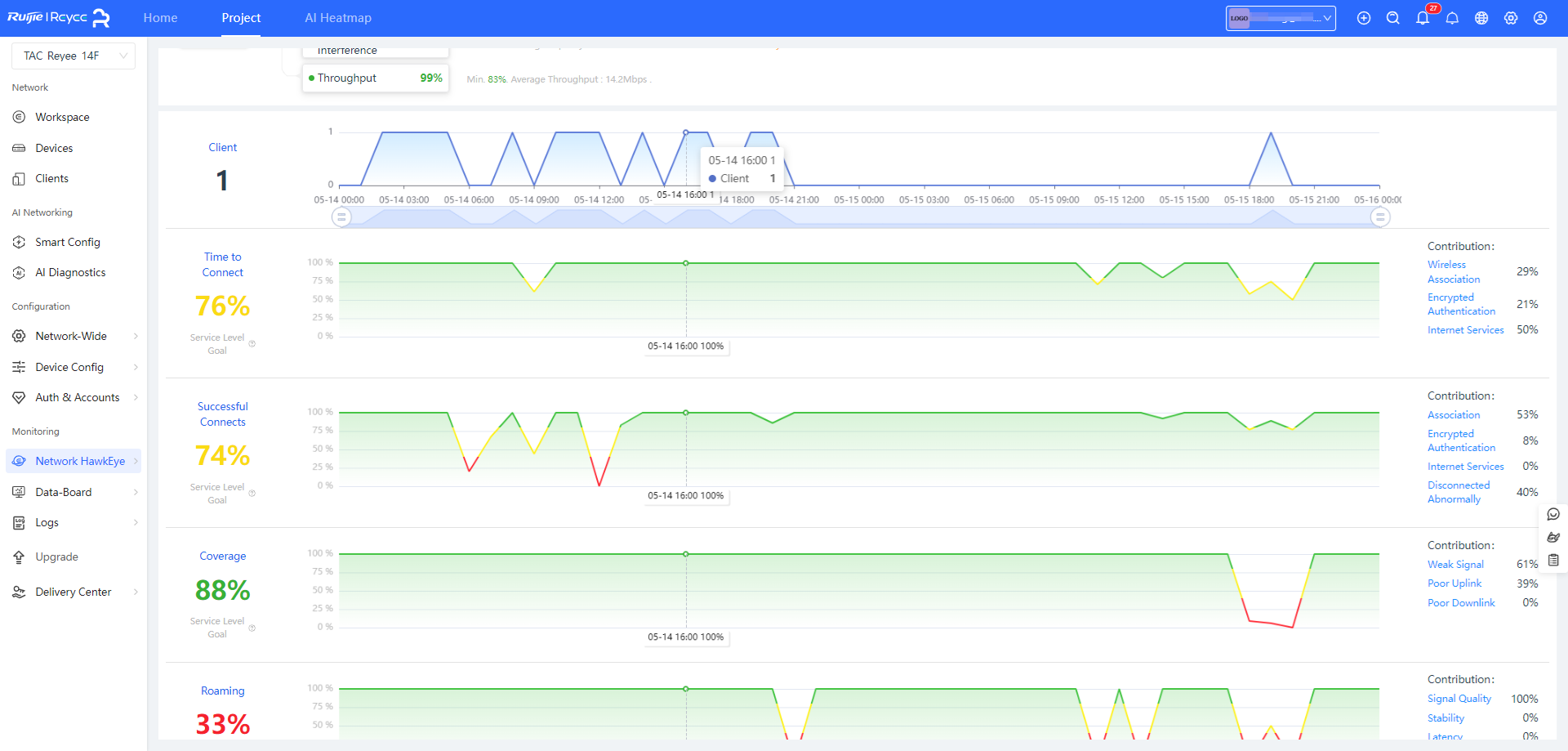

צפייה מפורטת במדדי הביצועים

על ידי לחיצה על בעיה, ניתן לצפות בהשפעה...

בריאות הערוץ (Channel Health)​

בטבלת בריאות הערוץ (Channel Health) ניתן לראות את מצב הערוצים. הצבעים בטבלה מציינים את רמת בריאות הערוץ:

  • רמת בריאות ערוץ (Channel Health Level):
    • רמת בריאות ערוץ 1 - רמת בריאות ערוץ תקינה
    • רמת בריאות ערוץ 2 - רמת בריאות ערוץ ממוצעת
    • רמת בריאות ערוץ 3 - רמת בריאות ערוץ נמוכה
    • רמת בריאות ערוץ 4 - רמת בריאות ערוץ קריטית

2. מצב WAN ובריאות המכשיר​

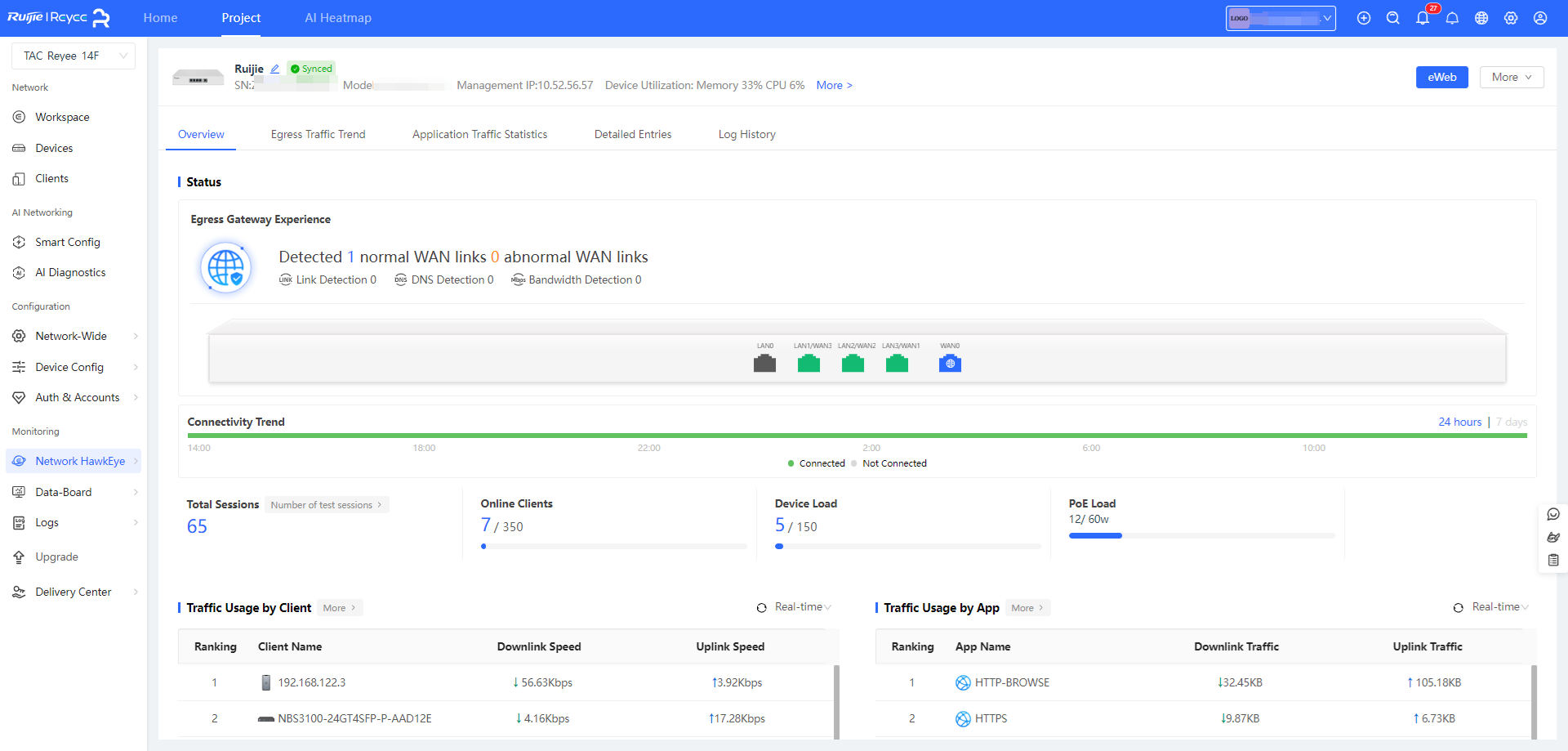

בדף הפרויקט, בחר Monitoring > Network HawkEye > WAN Health כדי לצפות במצב קישור ה-WAN של הרשת.

מצב בריאות WAN

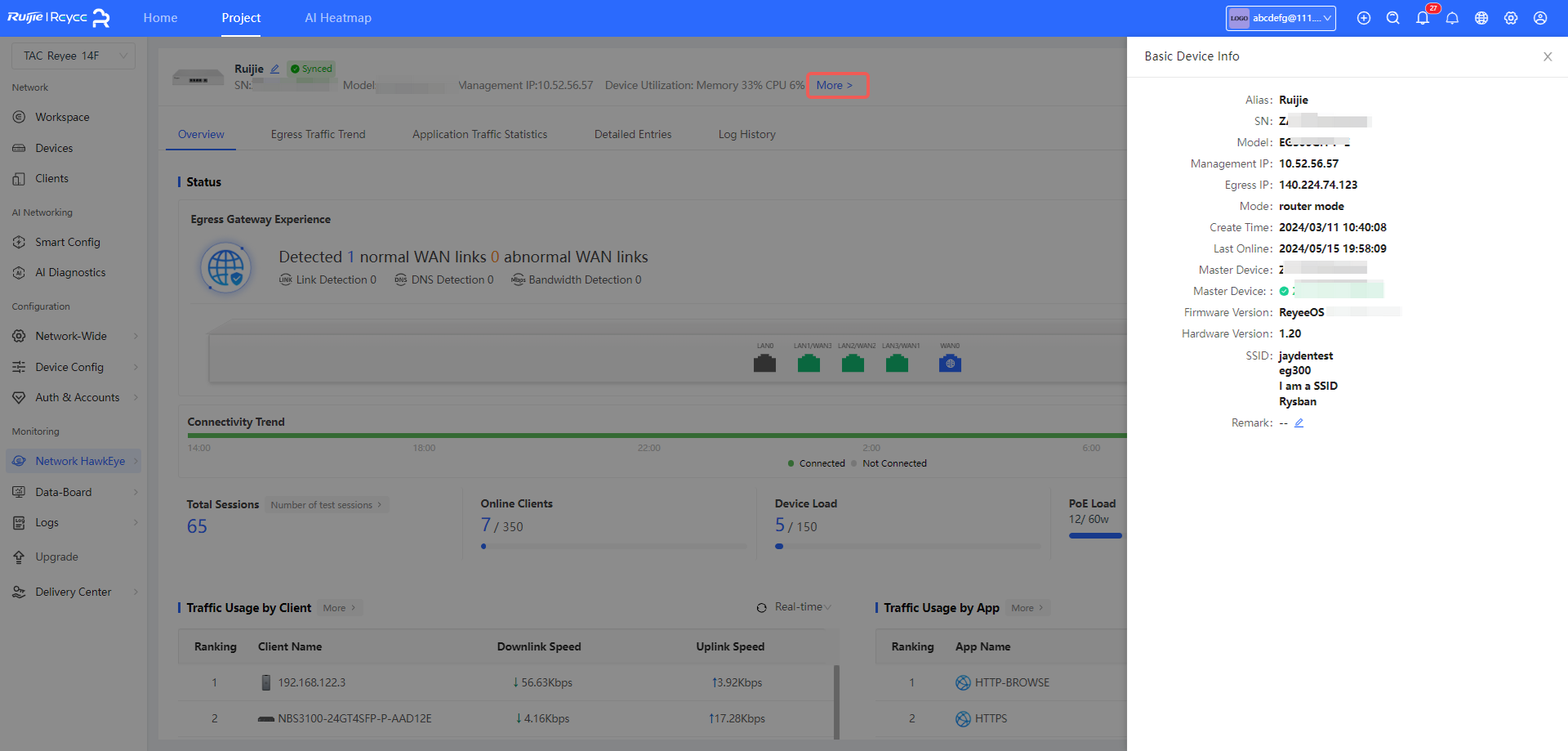

לחץ על More (עוד) כדי לצפות בפרטי המכשיר.

צפייה בפרטי המכשיר - כפתור More

סקירה כללית​

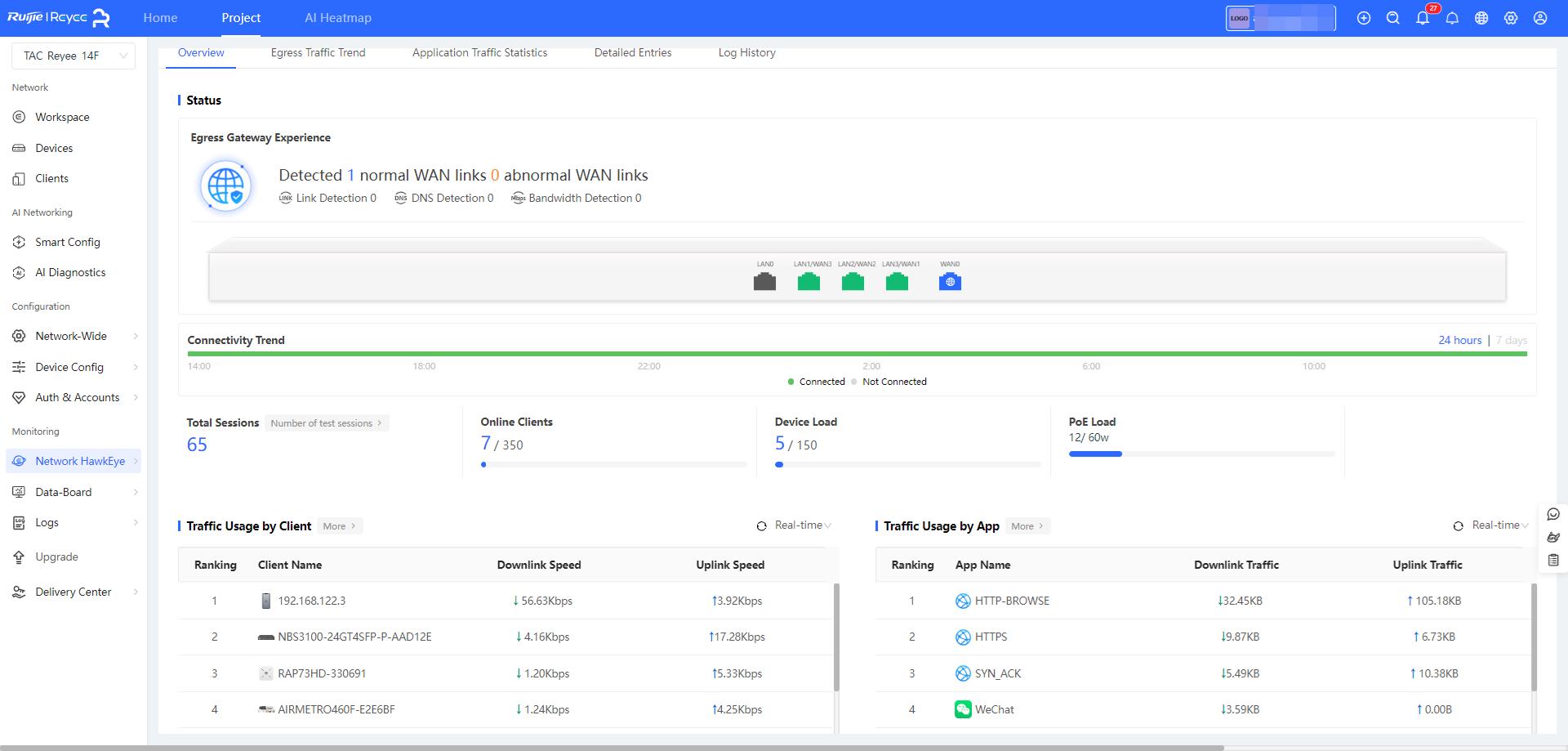

מצב תפקוד המכשיר, חריגות ביציאה החוצה (Egress exceptions) ומגמות הקישוריות ב-7 הימים האחרונים.

סקירה כללית של מצב המכשיר ומגמות קישוריות

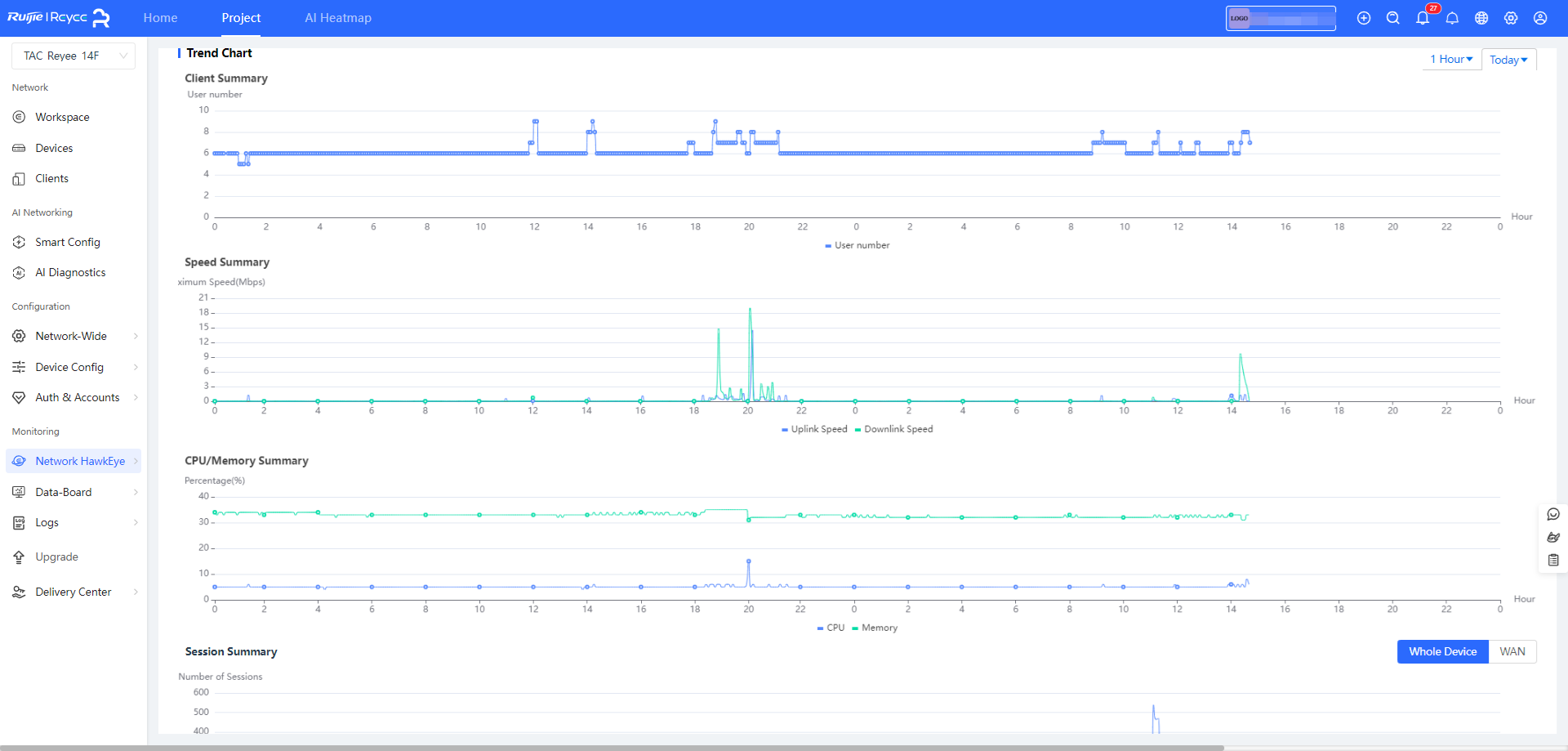

דירוגי שימוש בתעבורה, מגמות היסטוריות למשתמשים, שיאי תעבורה, שימוש ב-CPU/זיכרון ומספר סשנים.

סטטיסטיקות שימוש וביצועים של המכשיר

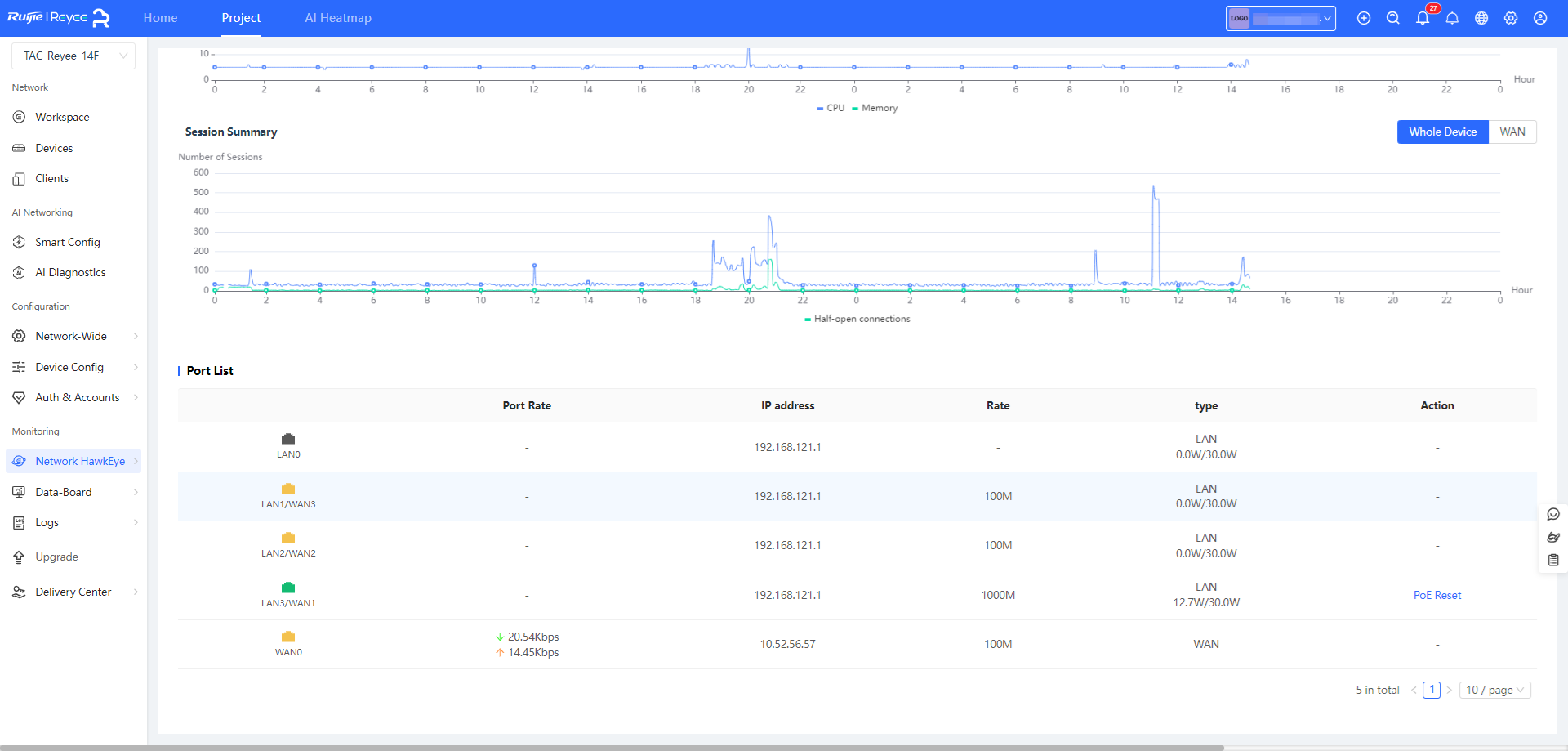

מהירויות, כתובות IP ומידע נוסף על יציאות המכשיר.

מידע על יציאות המכשיר

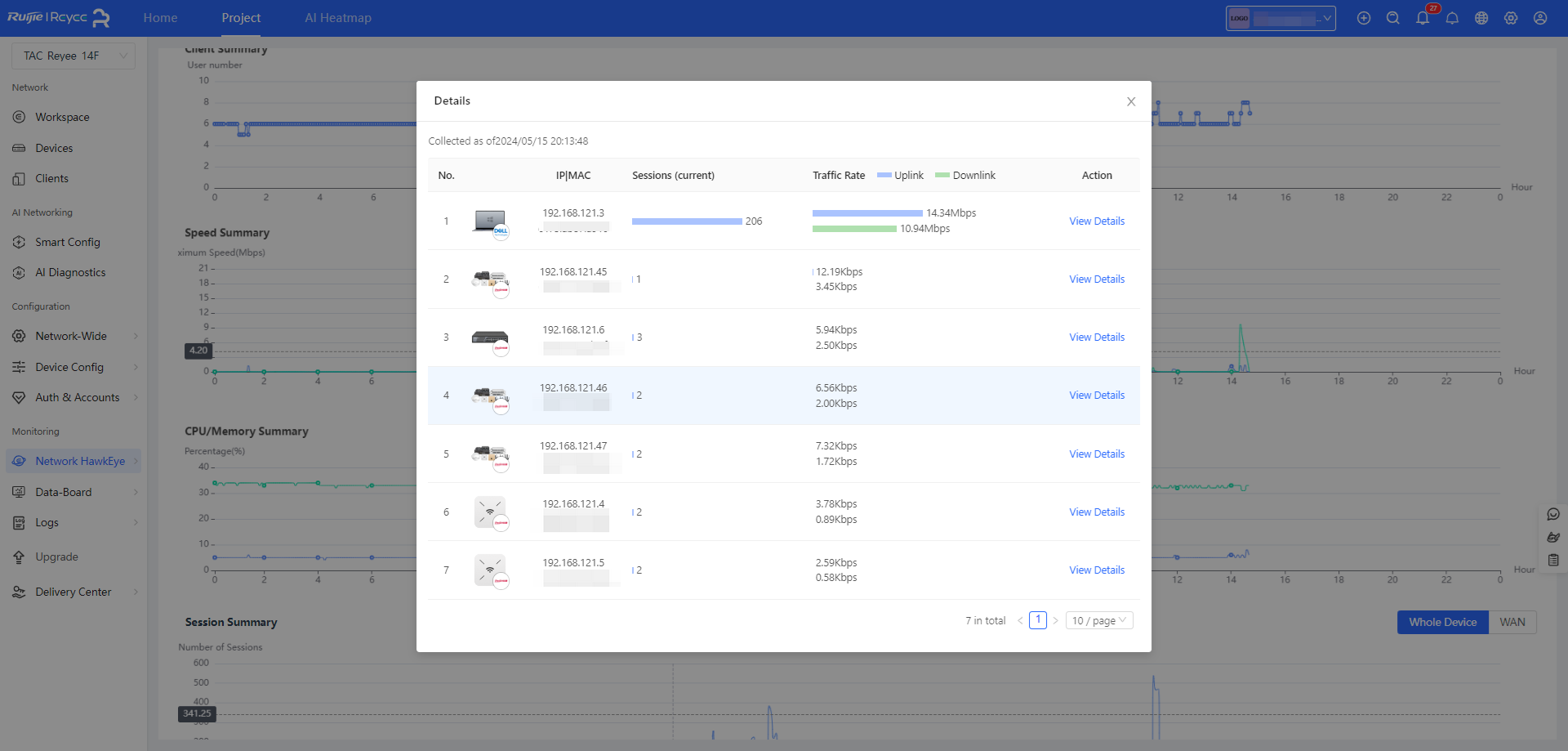

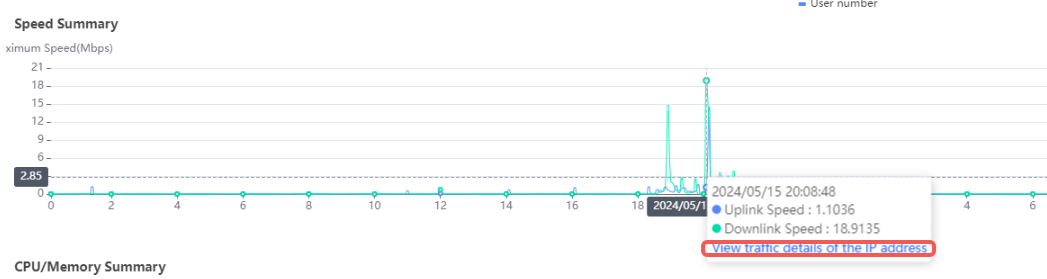

ניתן ללחוץ על מגמת שיא התעבורה כדי לצפות ברשימת הלקוחות בנקודת זמן ספציפית.

מגמת שיא תעבורה

רשימת לקוחות בזמן נתון

לחץ על View Details (צפה בפרטים) כדי לצפות בפרטי הלקוחות.

מגמת תעבורה ביציאה החוצה (Egress Traffic Trend)​

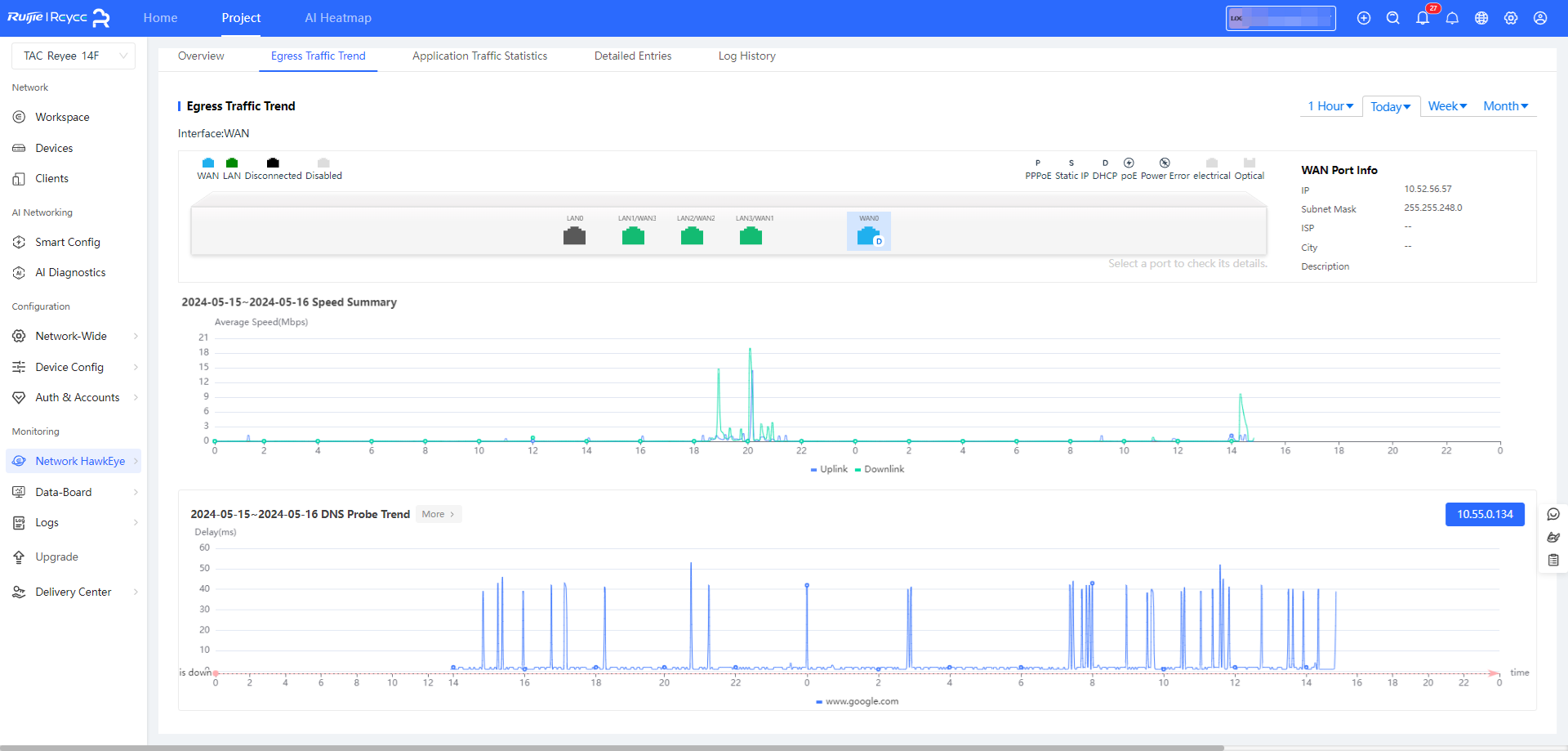

ניתן לצפות בתעבורה היוצאת, DNS ומגמת איתור קישור יציאה החוצה של המכשיר.

מגמת תעבורה של יציאה חוצה, DNS ואיתור קישור

סטטיסטיקות תעבורת אפליקציות (Application Traffic Statistics)​

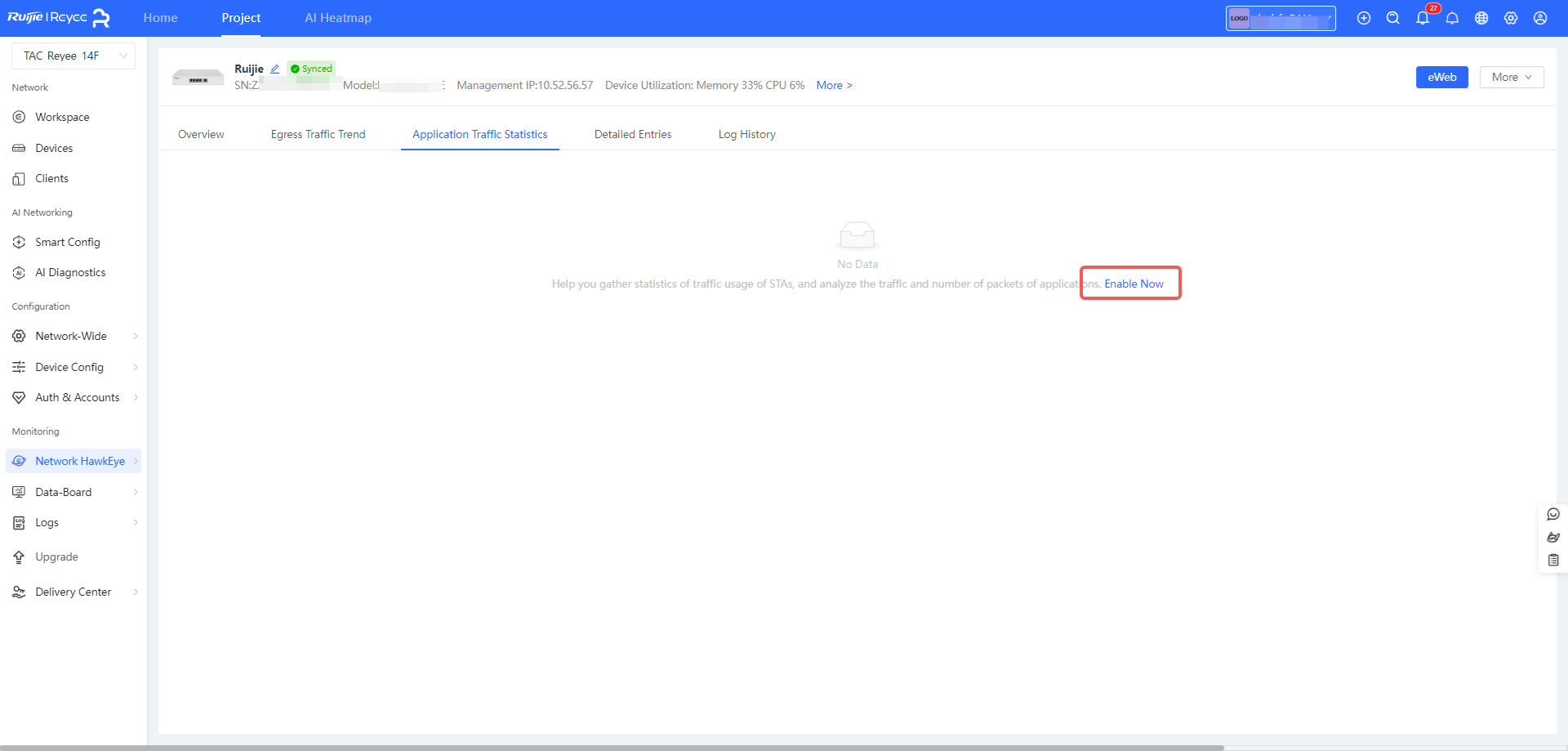

כאשר תכונה זו מופעלת, נאספים נתונים סטטיסטיים על שימוש הלקוח בתעבורה. ניתן לנתח את תעבורת האפליקציות וספירת החבילות (Packet count).

סטטיסטיקות תעבורת אפליקציות (גרף)

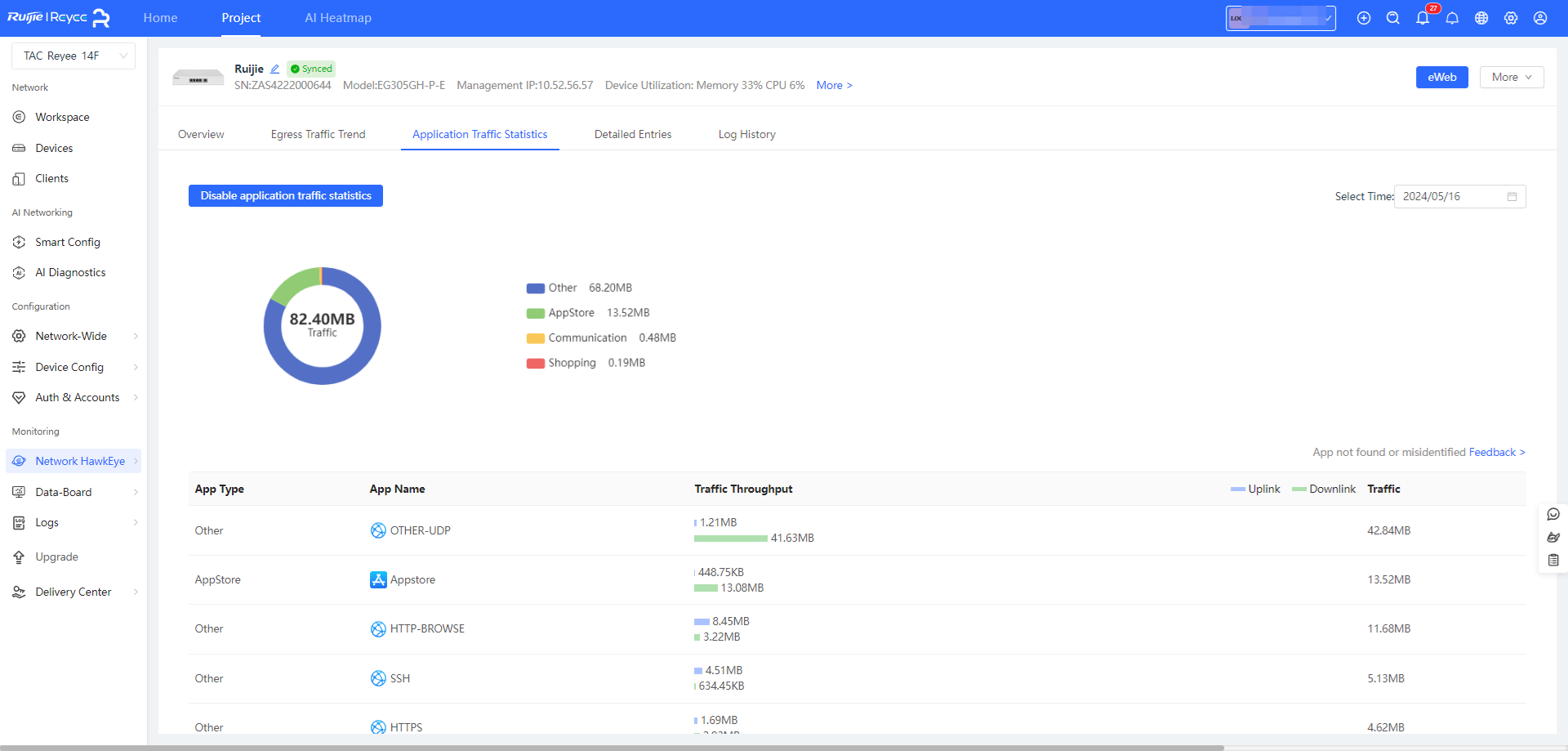

סטטיסטיקות תעבורת אפליקציות (טבלה)

רשומות מפורטות​

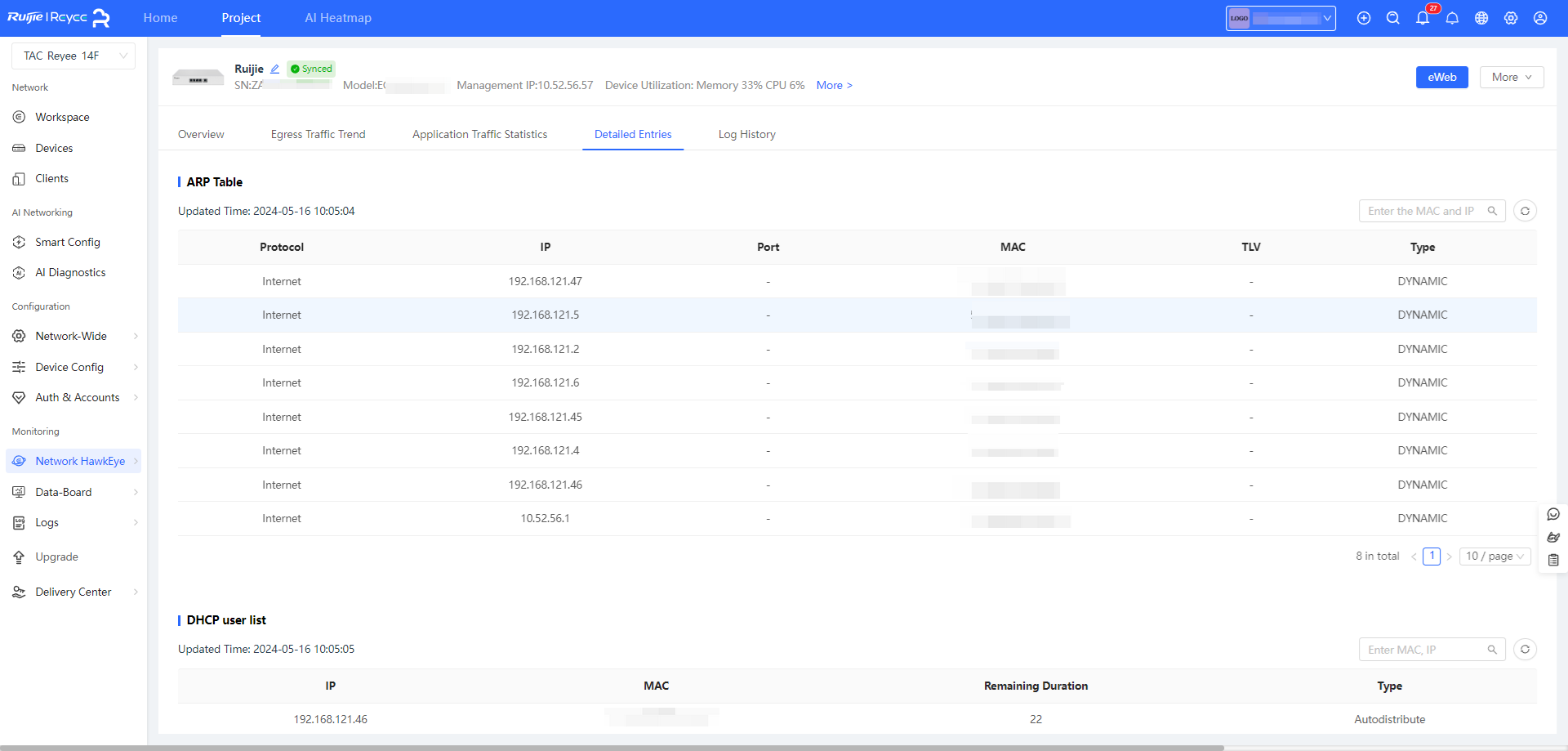

בדף זה, ניתן לצפות בטבלת ARP, רשימת משתמשי DHCP, טבלת ניתוב, טבלת ניתוב IPv6 והתקני שכנים IPv6 של המכשיר.

רשומות מפורטות (טבלאות ניתוב ו-DHCP)

היסטוריית יומנים (Log History)​

בדף זה, ניתן לצפות ביומני המכשיר.
