הצגת טופולוגיה

📊 הצגת טופולוגיה (Viewing Topology)

טופולוגיה מציגה את מצב הרשת הכולל בממשק הגרפי, כולל טופולוגיית הרשת ומצב המכשירים, ומציעה את דוח הפרויקט.

1. דרישות לטופולוגיית הרשת

(1) ודא שהמכשירים מקוונים ב-Ruijie Cloud וממשק ה-web CLI נגיש. (2) נדרשת צומת שורש (Root Node) שיכולה להיות EG (נתב) או מתג ליבה (Core Switch). (3) מספר המכשירים המחוברים מחושב על בסיס צומת השורש, והטופולוגיה מתרעננת. נדרשים נתונים כגון כתובות MAC, רשומות ARP ורשומות ניתוב (Routing entries).

הטופולוגיה אינה יכולה להיות מוצגת במצבים הבאים:

1. אין גישה ל-web CLI של המכשיר.
2. EG פרוס ברשת, אך אינו תומך בפקודה show mac או שהגרסה אינה העדכנית ביותר.
3. מספר מתגים באותה רמה יחד עם מוצרים שאינם של Ruijie משמשים כיציאה (Egress).
4. מתג הליבה, מתגי הגישה וה-APs פרוסים. מתג הליבה מריץ OSPF ואין לו רשומות ניתוב סטטיות, ולכן טבלת הניתוב שלו אינה שלמה.
5. מכשיר לא מקוון, שינוי פורט, שינוי ניתוב סטטי, הוספה או מחיקה של מכשירים וכו'.
6. מתגים מהווים רשת באמצעות VSU (Virtual Switching Unit).
7. מתגים מהווים רשת באמצעות VRRP (Virtual Router Redundancy Protocol).
8. קיימים רק APs בקבוצת הרשת.

2. הליך

(1) לחץ על Project > Workspace > View Topology.

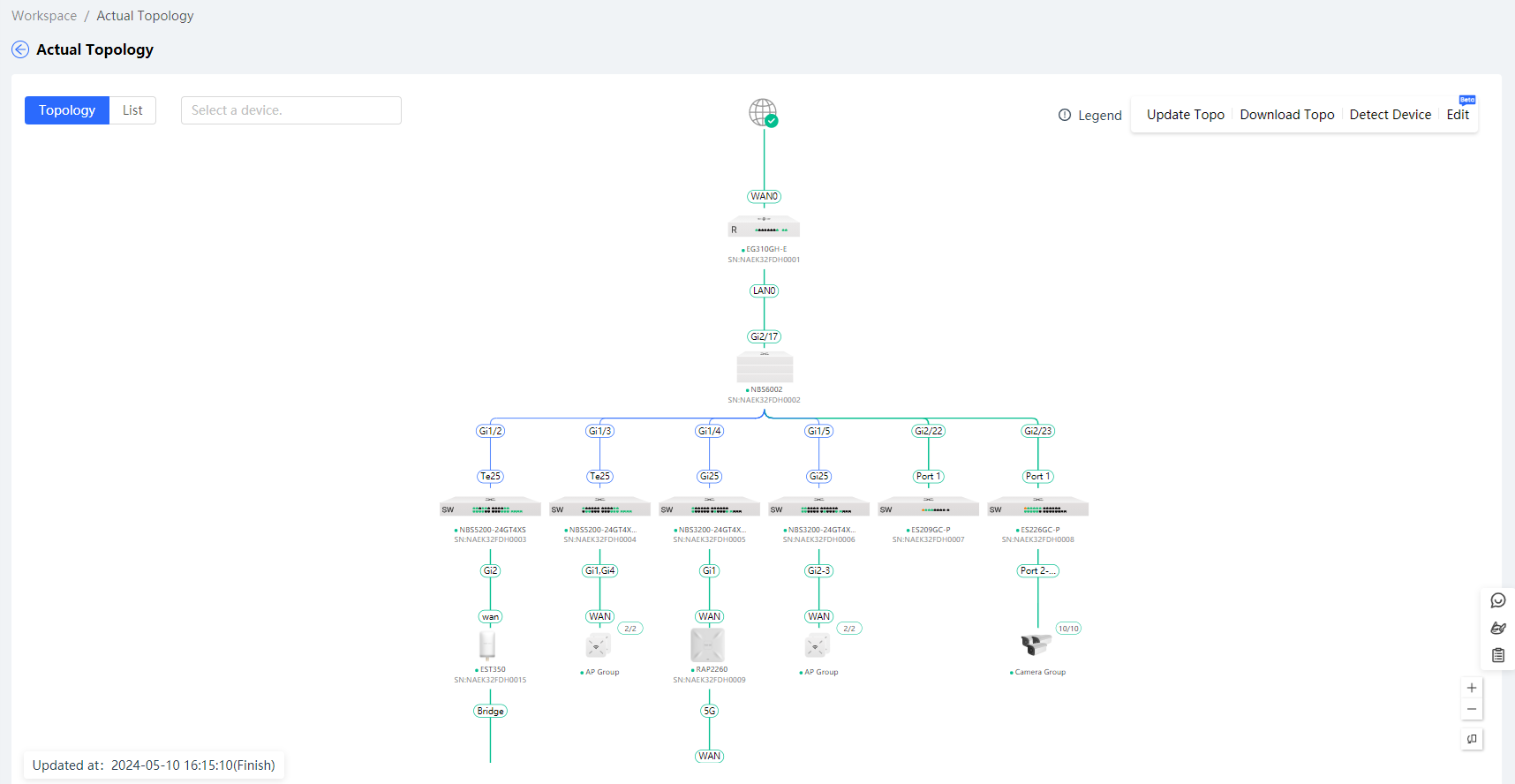

(2) צפה בטופולוגיה בפועל.

• Update Topo (עדכן טופו): מרענן את הטופולוגיה כאשר מכשירים מתווספים או נמחקים.
• Download Topo (הורד טופו): מוריד את הטופולוגיה בפורמט PNG.

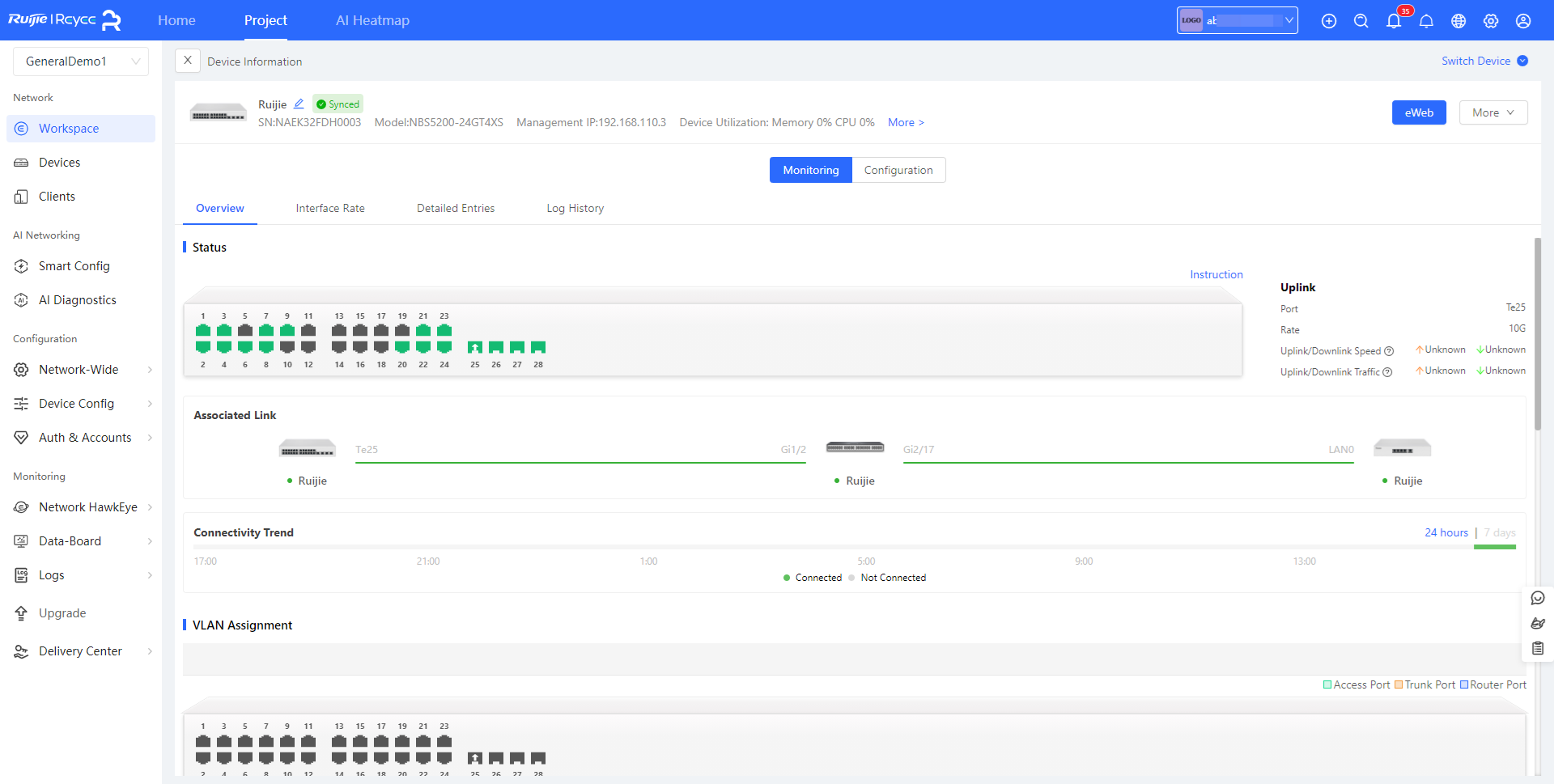

לחץ על כל מכשיר בטופולוגיה כדי לצפות או להגדיר את המכשיר המקביל.
