🌉 חיבור Wireless Bridge Point-to-Multipoint (P2MP)

המדריך מבוסס על דגם EST350-V2 אך רלוונטי לדגמים נוספים.

מדריך זה מפרט את תהליך ההגדרה של גשרים אלחוטיים (Wireless Bridges) במבנה Point-to-Multipoint, בו יחידה ראשית אחת (Base Station) מתחברת למספר יחידות קצה (CPE).

המדריך מבוסס על דגם EST350-V2 אך רלוונטי לשאר דגמי הסדרה.

💡 המלצה: מומלץ לבצע את ההגדרה הראשונית והרצת המערכת על שולחן עבודה, בסביבה נוחה, טרם יציאה להתקנה בשטח ובגובה.

חיבור מספר יחידות קצה​

בעת תכנון חיבור בתצורת Point-to-Multipoint (P2MP), חשוב להכיר את מגבלת מספר יחידות הקצה (CPE) שכל יחידה משדרת יכולה לתמוך בה, בהתאם לדגם הגשר האלחוטי.

דגםמספר יחידות קצה נתמכות
RG-EST310 V2עד חמש יחידות קצה
RG-EST350 V2עד שלוש יחידות קצה

⚠️ מומלץ לקחת בחשבון כי חיבור מספר יחידות קצה משפיע על ביצועים, יציבות וקיבולת הקישור, במיוחד בסביבות עם עומס תעבורה או מרחקים גדולים.

I. הגדרת היחידה המשדרת (Base Station)​

במודל P2MP היחידה הראשית משמשת כ-BaseStation (תחנת בסיס). יש לחבר יחידה זו לתשתית הרשת (דרך מזרק PoE או ספק הכוח המצורף) ולענן.

שלב 1: התחברות ליחידה הראשית (eWeb)​

יש להתחבר לממשק הניהול המקומי של היחידה הראשית באמצעות המחשב.

  • תחלה התחבר ליחידה הראשית באמצעות הענן (לחיצה על כפתור הeWeb) או נווט אל כתובת ה-IP המקומית של היחידה בדפדפן.

מסך הניווט בפרויקט Ruijie Cloud

  • הזן את סיסמת הפרויקט שהוגדרה ב-Ruijie Cloud. אם לא הוגדרה סיסמה, השתמש בסיסמה הדיפולטיבית: admin.

מסך התחברות ל-eWeb

שלב 2: צימוד יחידות קצה​

לאחר הכניסה לממשק, יש לבצע את פעולת הצימוד (Pairing) של יחידות הקצה (ה-CPE).

  • צימוד אוטומטי: היחידה הכתומה שהגיעה יחד עם היחידה הכחולה הראשית באותה קופסה אמורה להופיע אוטומטית במידה והיא מקבלת מתח ומכוונת .
  • צימוד ידני: אם ברצונך לחבר יחידות נוספות (או את היחידה המקורית שלא עלתה אוטומטית), לחץ על כפתור Scan Device כדי לסרוק ולצמד גשרים נוספים.

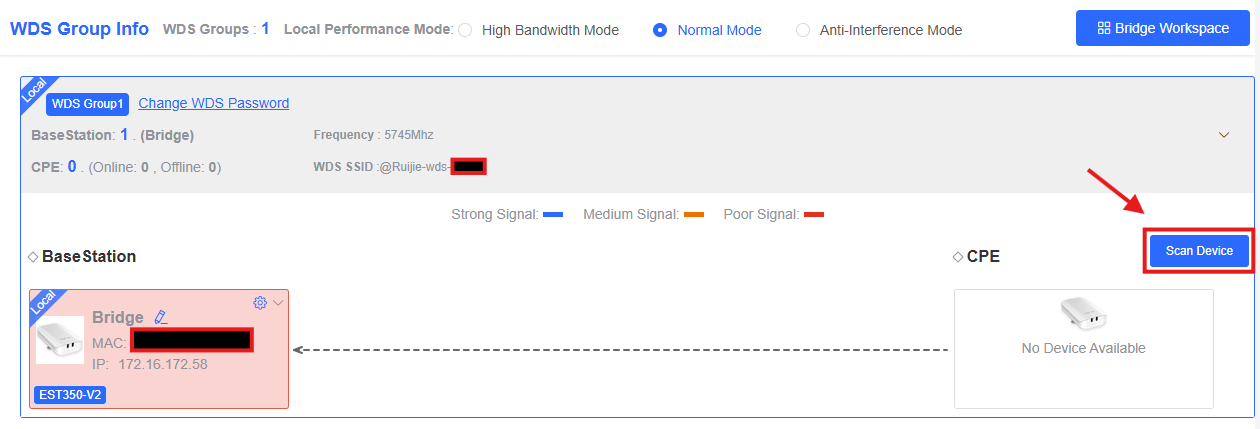

מסך סטטוס גשר עם כפתור Scan Device

⚠️ הערה: לעיתים לא תופיע יחידה שאינה ה"בת זוג" המקורית של היחידה הראשית או יחידה זרה שאינה כתומה, במידה והיחידה הזרה לא מופיעה במסך זה- המשך לשלב 4.

מסך סטטוס גשר עם כפתור Upgrade

שלב 3: בדיקת ועדכון קושחה (Firmware)​

לאחר שצימדת את הזוג, ודא ששני היחידות על הגרסה העדכנית ביותר טרם הגדרת יחידות קצה נוספות.

  • בדיקה ועדכון: גש למסך הסטטוס, בדוק את גרסת התוכנה ולחץ על Upgrade במידת הצורך.
  • מקור גרסאות: גרסאות קושחה עדכניות ניתן למצוא כאן.

II. הגדרת יחידות הקצה הנוספות (CPE)​

שלב 4: התחברות ל-WiFi הניהולי (CPE)​

על מנת להגדיר יחידת קצה נוספת (CPE), יש להתחבר אליה באופן ישיר דרך ה-WiFi הניהולי שלה.

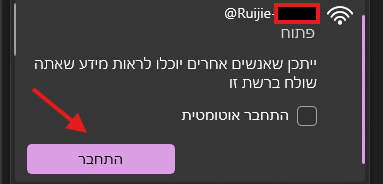

רשימת רשתות WiFi הכוללת רשת ניהול Ruijie_CPE

  • חיבור: התחבר לרשת ה-WiFi הניהולית (למשל, Ruijie_XXXX@ כאשר XXXX הם 4 התווים האחרונים של כתובת הMAC של היחידה) של היחידה המיועדת.
  • כתובת IP דיפולטיבית: נווט לדפדפן והקלד: 192.168.120.1.
  • סיסמה דיפולטיבית: admin.

שימו לב ניתן להתחבר לממשק הניהול בחיבור LAN קווי לכתובת 10.44.77.254 תוך שינוי הכתובת הסטטית של המחשב בהתאם.

שלב 5: שינוי מצב עבודה וצימוד WDS​

במסך הניהול של יחידת הקצה, יש להחליף את מצב העבודה שלה מ-BaseStation ל-CPE ולבצע צימוד ידני ליחידה הראשית באמצעות WDS.

  • שינוי מצב: בחר במצב CPE (Client Premise Equipment).
  • צימוד WDS: הקלד את כתובת ה-WDS (Wireless Distribution System) של היחידה הראשית שמשדרת לכולם.
  • אישור: סמן את תיבת default password (אם לא הוגדרה סיסמה מותאמת אישית) ולאחר מכן אשר.

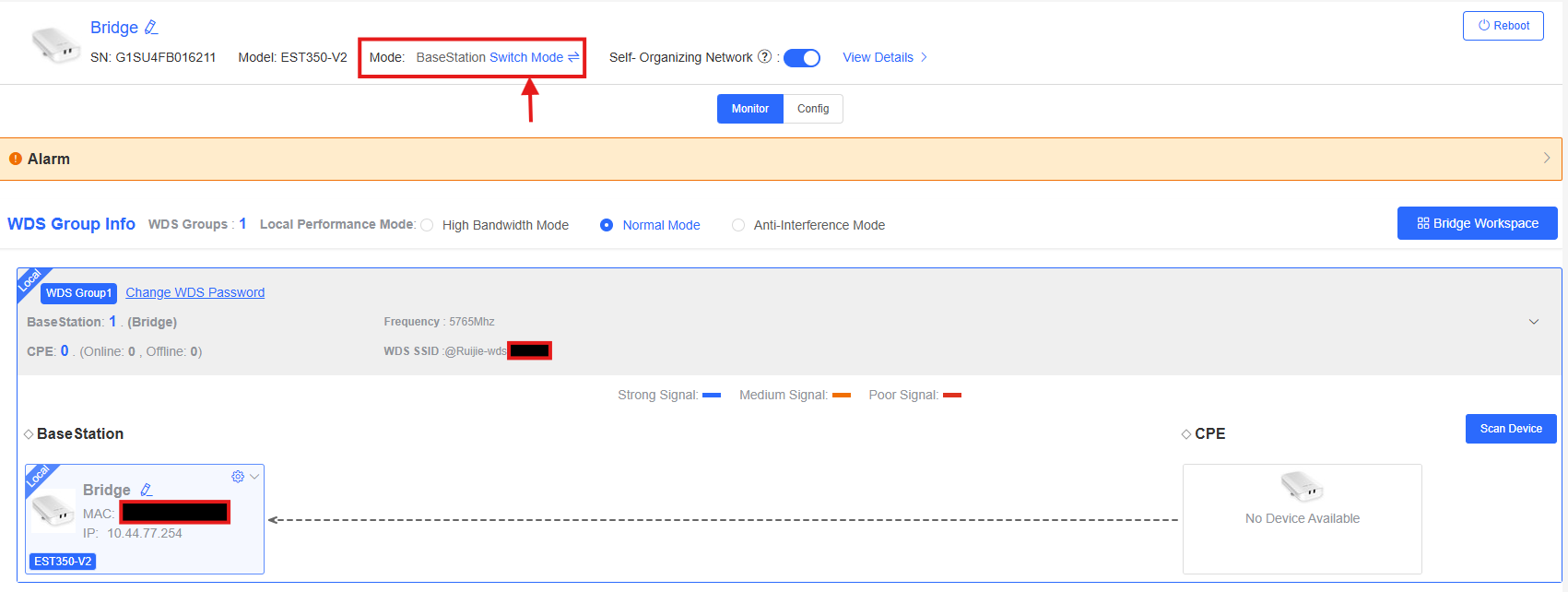

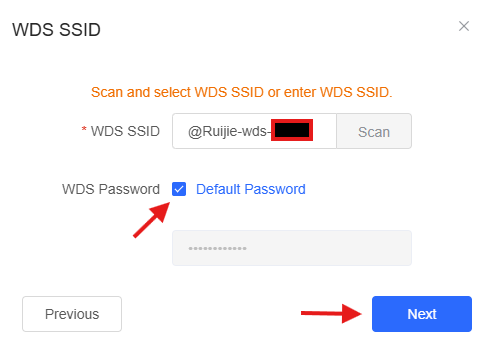

מסך בחירת Work Mode והזנת WDS/סיסמה מסך בחירת Work Mode והזנת WDS/סיסמה

שלב 6: אישור חיבור בממשק הראשי​

כעת, לאחר שכל יחידות ה-CPE הוגדרו והתחברו, חזור לממשק הראשי של יחידת ה-Base Station כדי לוודא שכל יחידות הקצה מחוברות בהצלחה.

  • אימות: ודא כי כל היחידות הנוספות מופיעות כעת ומדווחות על חוזק אות תקין (RSSI).

ממשק Base Station המציג שלושה CPEs מחוברים

פתרון למרחקים ארוכים יותר – AirMetro​

  • לפריסות מתקדמות, מרחקים ארוכים במיוחד או תרחישי שטח מורכבים, מומלץ להכיר את AirMetro – גשר אלחוטי מתקדם המיועד לקישורים ארוכי טווח וביצועים גבוהים. (https://support.ruijie-reyee.co.il/wirelessbridge)
