יצירת VLAN קווי

🔗 יצירת VLAN קווי והגדרת זמן חכירה (Lease Time)

1. סקירה כללית

ברשת קיימים לקוחות שונים, כגון מחשבים (PCs) ומצלמות. כאשר מצלמה פועלת, לעיתים קרובות מתרחשת תעבורת Broadcast או תעבורה חריגה, המטילה השפעות שליליות על רשת השירות. מנהל הרשת מעוניין לבודד את תעבורת ה-Broadcast והתעבורה החריגה של המצלמה מרשת השירות הפועלת.

2. שלבי הקונפיגורציה: יצירת VLAN קווי

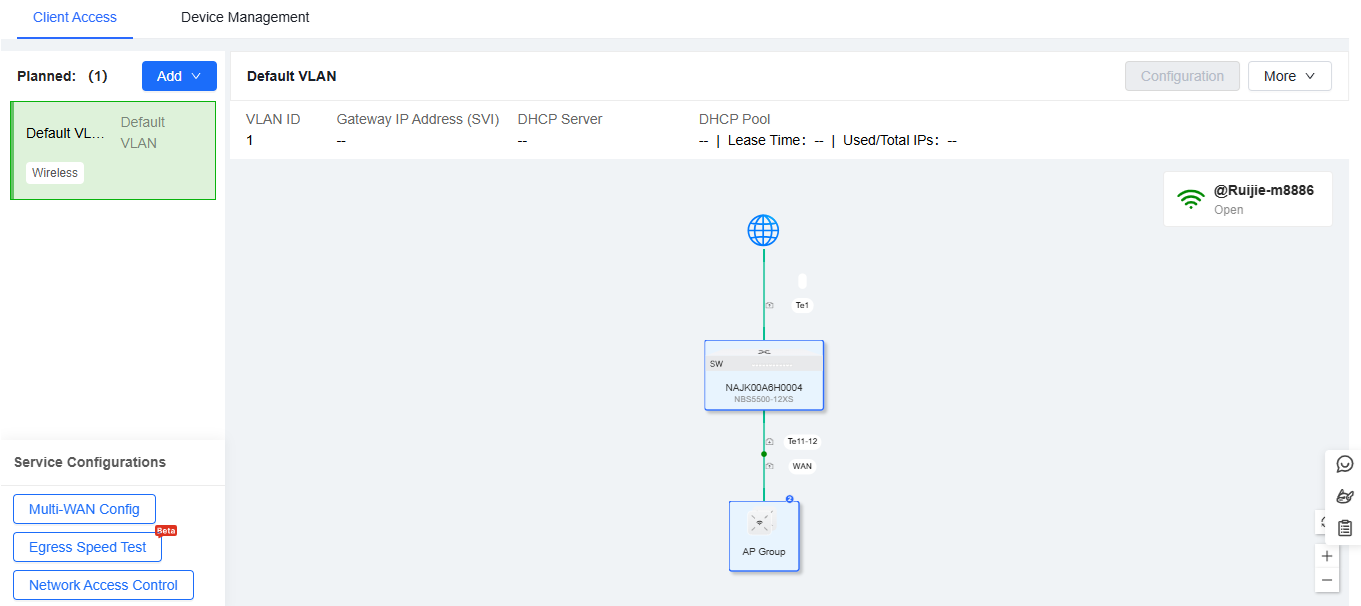

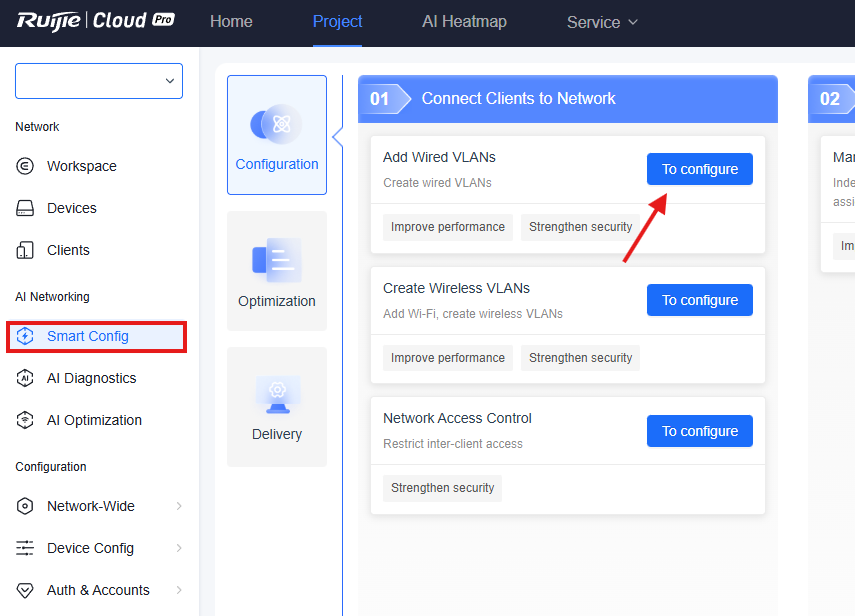

1. הוספת VLAN קווי: בדף ה-Client Access (גישת לקוח), לחץ על Add (הוספה) ובחר Add Wired VLANs (הוסף VLAN קווי) כדי להוסיף קונפיגורציית VLAN קווי לרשת הנוכחית, או בחר VLAN קווי קיים ולחץ על Configuration (קונפיגורציה).

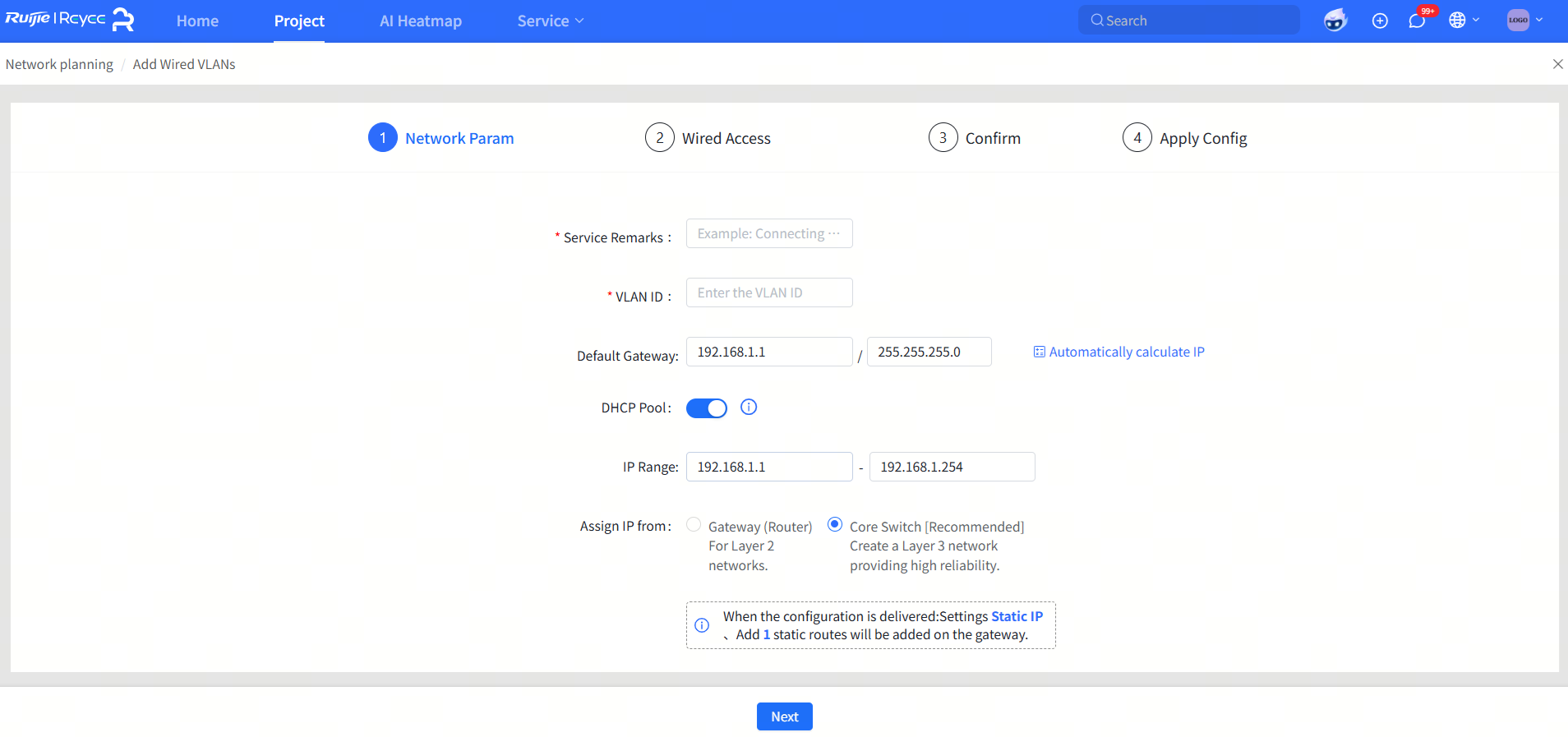

2. הגדרת פרמטרי שירות: הגדר את ה-VLAN לגישה קווית וצור Dynamic Host Configuration Protocol (DHCP) Address Pool (מאגר כתובות DHCP) עבור מכשירים ב-VLAN, כדי שיקבלו כתובות IP באופן אוטומטי. ה-Gateway יכול לשמש כשרת מאגר הכתובות כדי להקצות כתובות ללקוחות הגישה.

   • הערה: אם מתג ליבה (Core Switch) התומך בפונקציית מאגר הכתובות פרוס ברשת, ניתן להגדיר את המתג כשרת מאגר הכתובות.

   לאחר קונפיגורציית פרמטרי השירות, לחץ על Next (הבא).



   הטבלה הבאה מפרטת את תיאור הפרמטרים:

   פרמטר	תיאור
   Service Remarks (הערות שירות)	הזן את תיאור ה-VLAN, לדוגמה, Office PC.
   VLAN ID	מזהה ה-VLAN יכול להיות כל ערך מ-2 עד 232 ומ-234 עד 4060, למעט ערכים שכבר נמצאים בשימוש.
   Default Gateway (שער ברירת מחדל)	לאחר קונפיגורציית מזהה ה-VLAN, ערך שער ברירת המחדל או מסיכת הרשת (Subnet Mask) יתעדכן אוטומטית כעבור שנייה אחת. לחץ על Automatically calculate IP (חשב IP אוטומטית) כדי שהמערכת תחשב את ערכי שער ברירת המחדל ומסיכת הרשת.
   Address Pool (מאגר כתובות)	טווח כתובות ה-IP שיחולק ללקוחות. יש צורך להגדיר את כתובות ה-IP וה-Subnet Mask, וה-VLAN ID.
   Lease Period (תקופת חכירה)	משך הזמן שבו כתובת ה-IP מוקצית ללקוח. מומלץ לשמור על ערך ברירת המחדל לרוב התרחישים.
   DNS Server (שרת DNS)	כתובת שרת ה-DNS. ברירת המחדל היא Automatically Obtain (קבל אוטומטית). ניתן להגדיר כתובת DNS ראשית ומשנית.

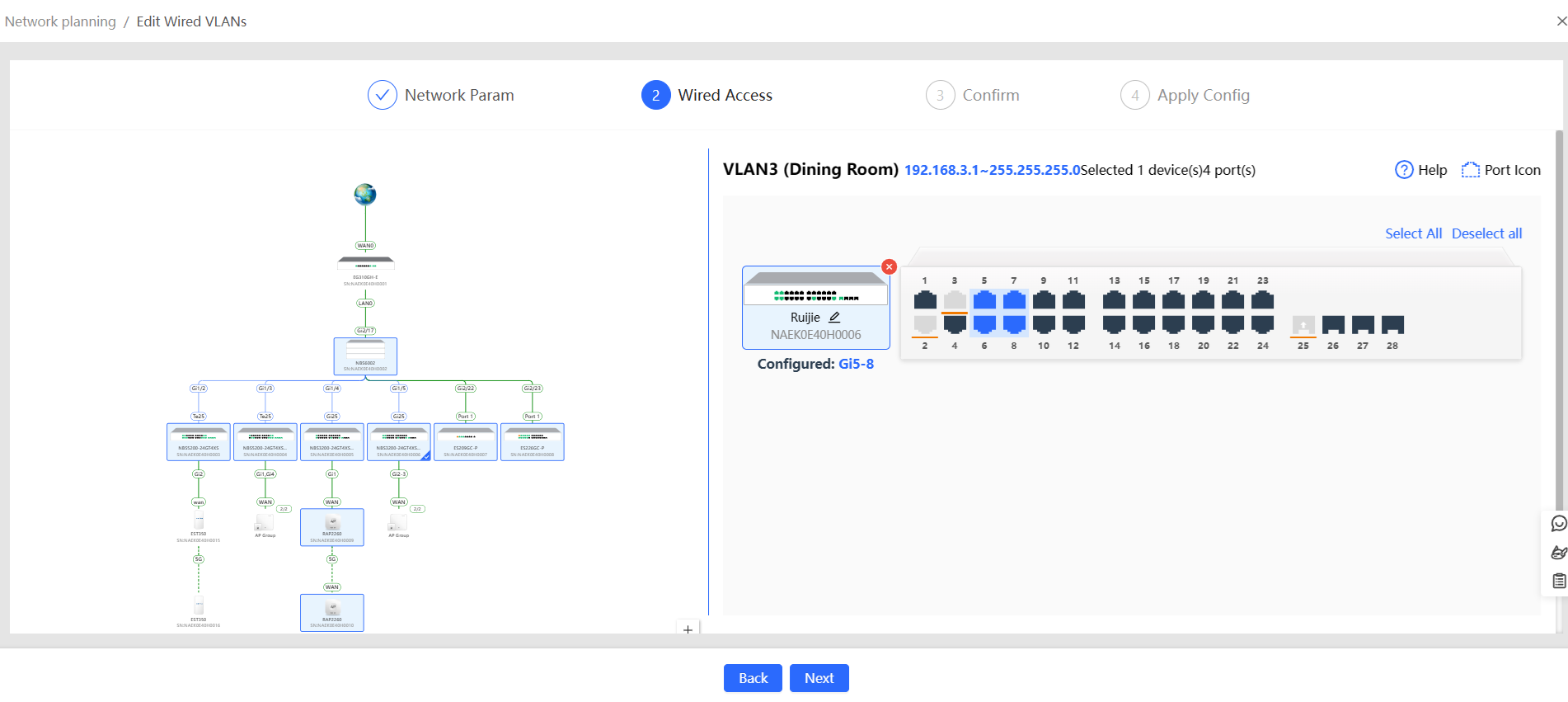

3. הגדרת קונפיגורציית מתגים (Switch Configuration):

   • בחר את המתגים שישתתפו ב-VLAN, כולל בחירת Port Role (תפקיד הפורט) לכל פורט (Access או Trunk).
   • Access Port: כאשר נבחרת אפשרות זו, כל התעבורה בפורט זה משויכת ל-VLAN הנוכחי.
   • Trunk Port: אפשרות זו משמשת לחיבור מתגים או נתבים, ומאפשרת מעבר של תעבורת VLAN מרובה.

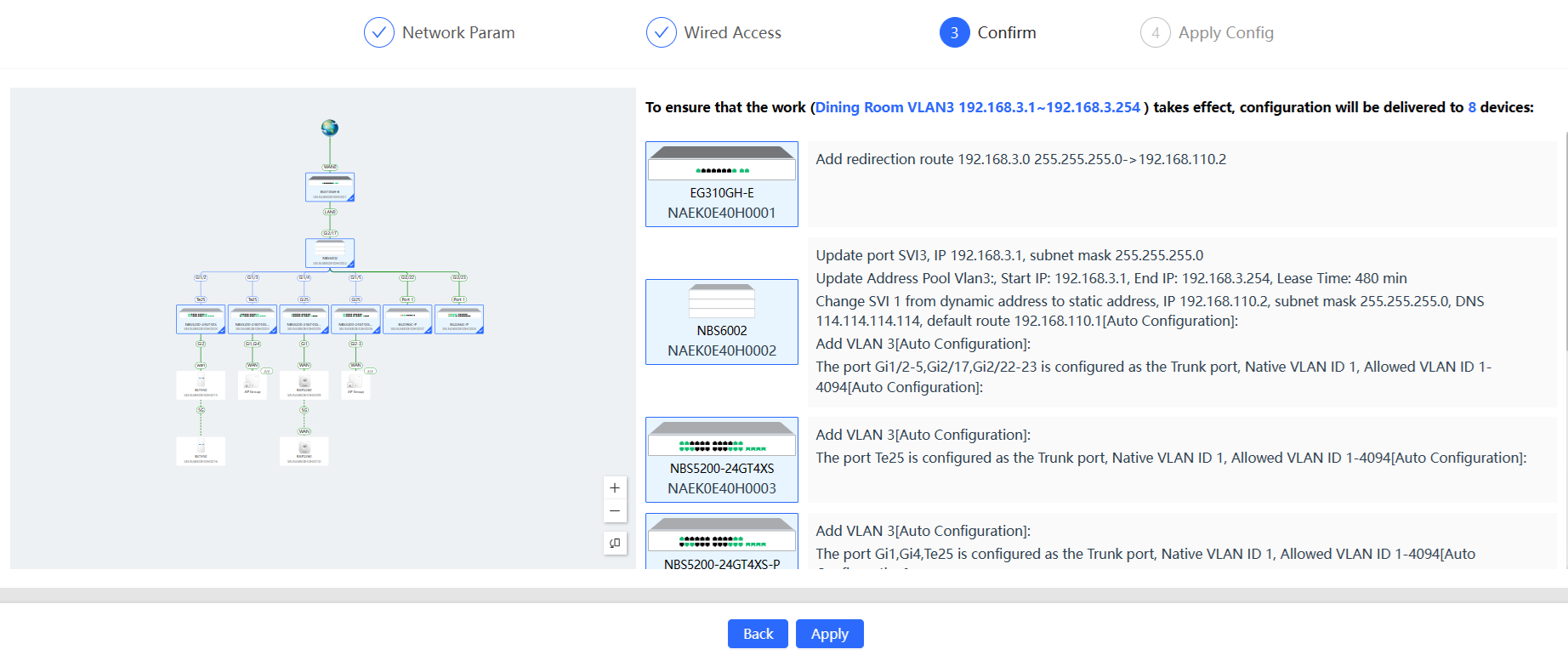

4. השלמת הקונפיגורציה: לחץ על OK (אישור) כדי להשלים את יצירת ה-VLAN.



---

3. הגדרת זמן חכירה של כתובות DHCP (DHCP Lease Time)

3.1 מטרת תקופת החכירה (Lease Period)

כאשר לקוחות מחוברים, הם מחדשים את החכירה אוטומטית כאשר חלפה מחצית (1/2) או שבעה שמיניות (7/8) מתקופת החכירה. אם החכירה לא מחודשת (כיוון שהלקוח התנתק או בשל בעיות אחרות), הלקוח יכול להמשיך להשתמש בכתובת ה-IP המקורית לאחר חיבור מחדש לפני שתקופת החכירה תפוג. אם תקופת החכירה פגה, כתובת ה-IP תוחזר למאגר הכתובות.

• שימו לב: עבור מכשירים שמשתנים לעיתים קרובות (כמו מכשירים ניידים של נוסעים בתחנת רכבת), זמן החכירה של DHCP צריך להיות קצר יותר. זמן חכירה קצר יותר מבטיח שכתובות IP שאינן בשימוש ישוחררו במהירות ויהיו זמינות למכשירים חדשים המצטרפים לרשת. בתרחישים כלליים, שמרו על ערך ברירת המחדל לתקופת החכירה.

3.2 שלבי הקונפיגורציה: שינוי תקופת החכירה

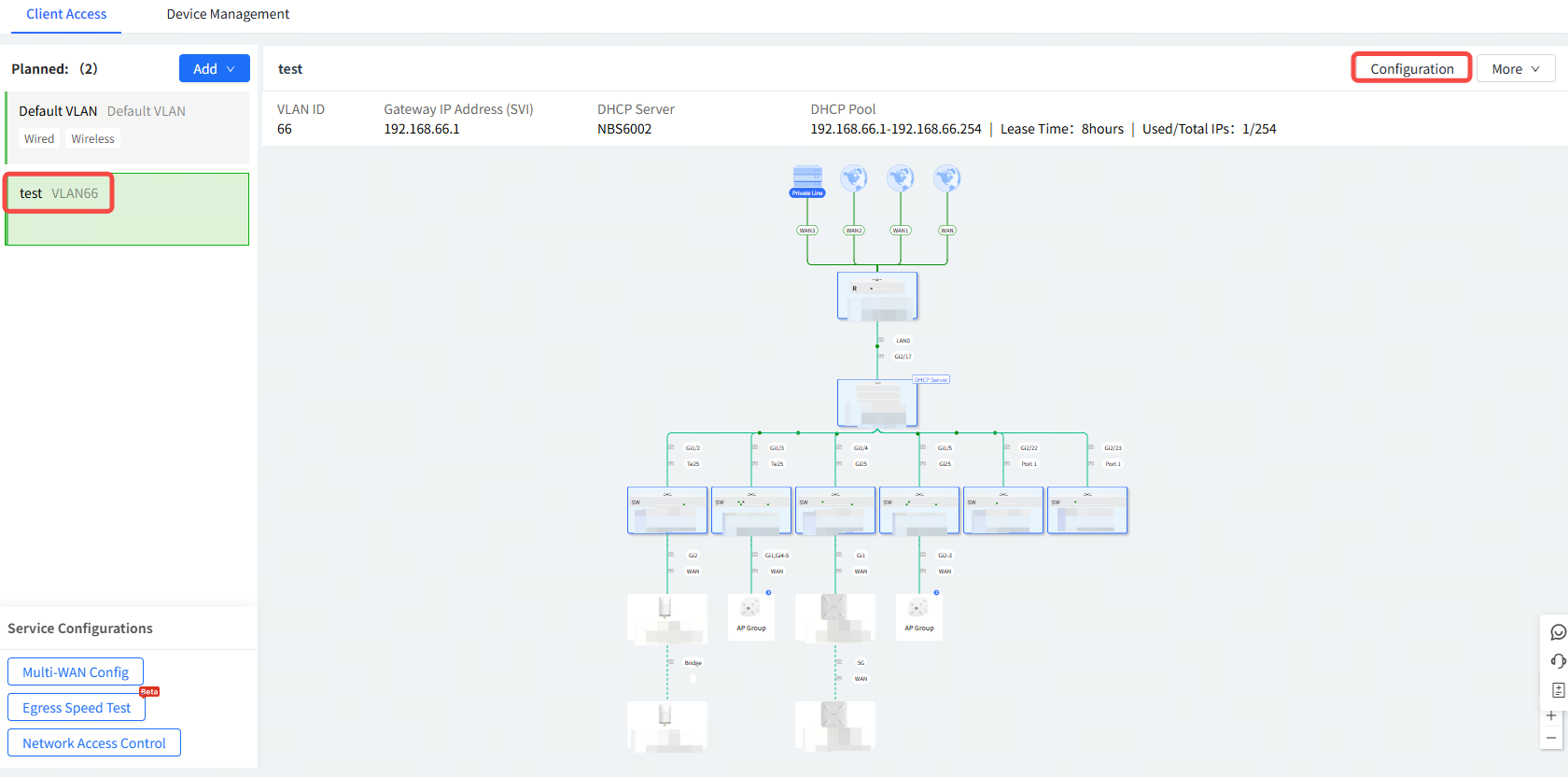

1. בכרטיסיית Client Access (גישת לקוח), בחר VLAN ולאחר מכן לחץ על Configuration (קונפיגורציה) בפינה הימנית העליונה.

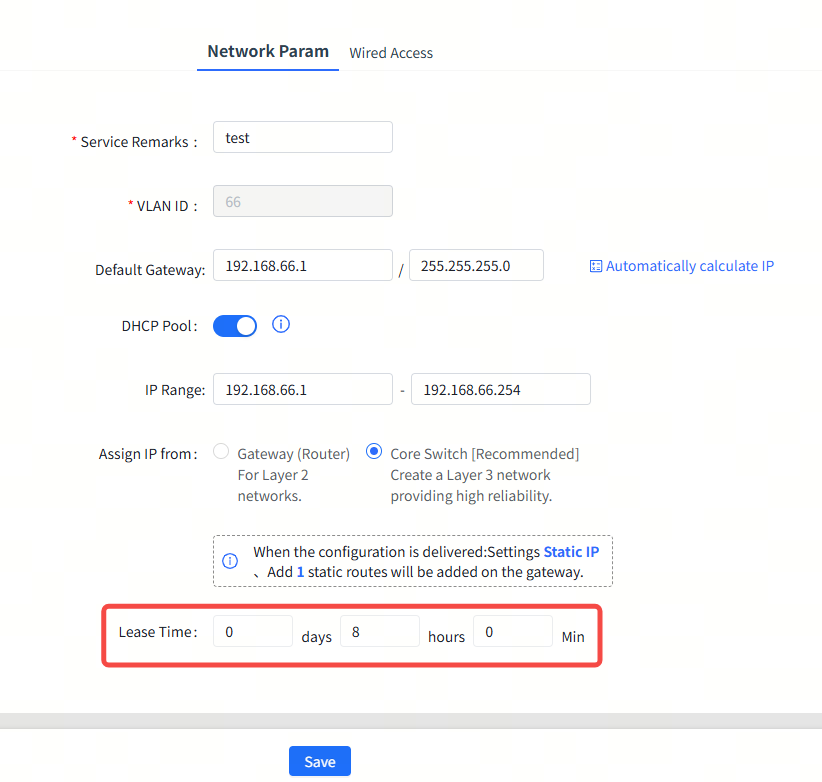

2. הזן את תקופת החכירה (Lease Period) ולחץ על Save (שמירה).
