VoIP - טלפוניה מבוססת IP

📞 VoIP - טלפוניה מבוססת IP

1. סקירה כללית​

1.1 תרחיש רלוונטי​

נקודת גישה מסדרת E-Lighten APF משולבת עם מודול VoIP. ניתן להשתמש בטלפון אנלוגי או בטלפון IP המחובר ליציאת הטלפון של נקודת הגישה לשירות VoIP. ניתן לבצע הגדרה אוטומטית ובאצווה של מספרי שלוחה ורישום אוטומטי בענן (Cloud). עם Ruijie IP PBX, נתמכת גם יצירה אוטומטית של מספרי שלוחה, מה שמספק פתרון כולל לקונפיגורציית שירות VoIP.

1.2 דגמי מכשירים נתמכים​

סוג מוצרדגםקושחה מומלצת
סדרת APFAPF1250-SALL
APF1250ALL
סדרת NBF SwitchNBF2100S-4GT1SC-PALL
NBF2100S-8GT1SC-PALL
NBF2100S-4GT1SCALL
NBF2100S-8GT1SCALL
NBF2100S-16GT1SCALL
NBF2100S-16GT1SC-PALL
סדרת OLTNBF6002MALL
NBF5200M-8FS16GT4XSALL
VoIP GatewaySU8100-RYO
טלפוןטלפון אנלוגי / טלפון IP
Gatewayסדרת נתבים NBR

1.3 טופולוגיה נתמכת​

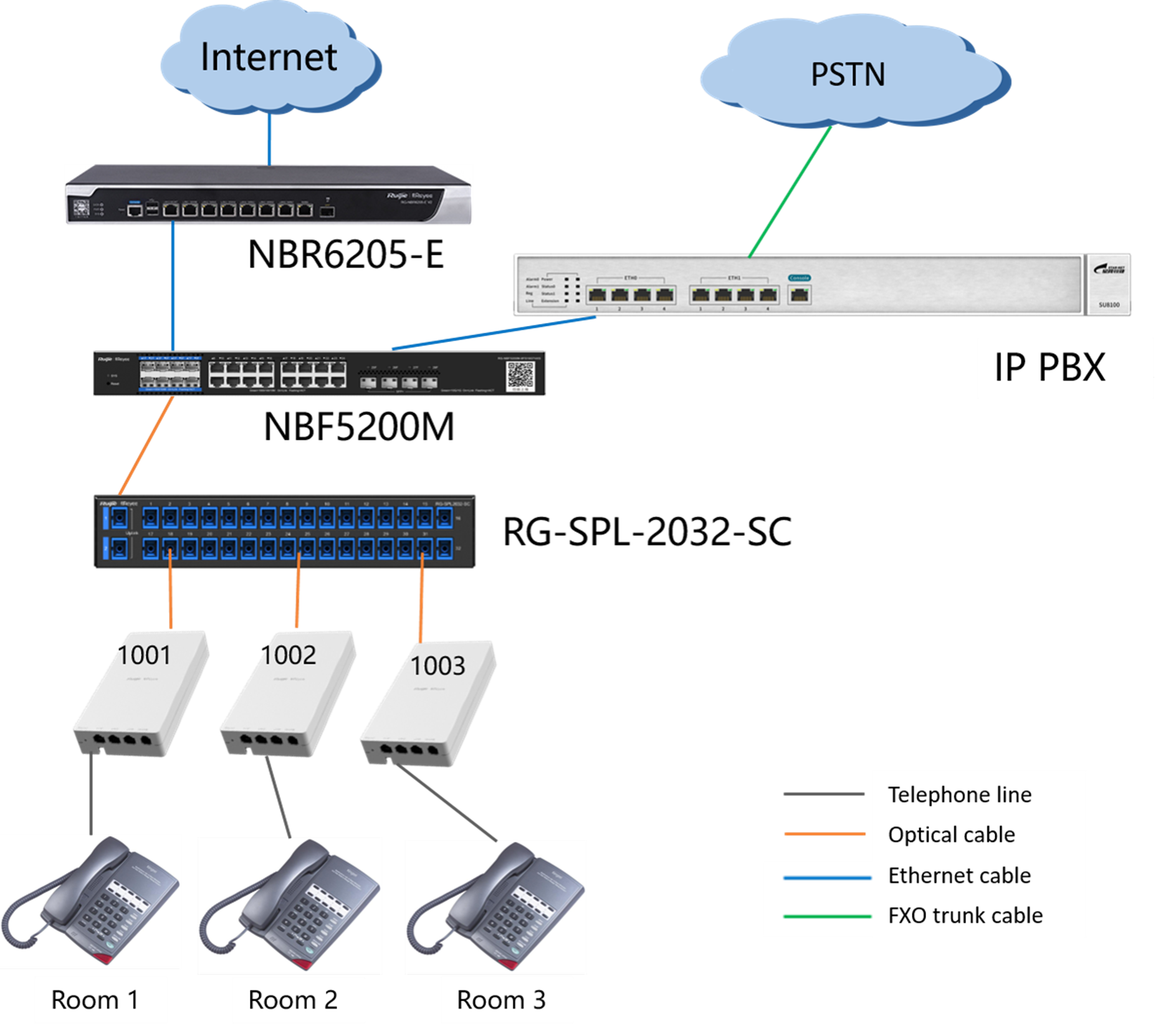

טופולוגיה נתמכת של רשת VoIP

2. הכנה לקונפיגורציה​

  1. חיבורים פיזיים: לפני קונפיגורציית VoIP, חבר את הטלפונים האנלוגיים ואת שער ה-VoIP (VoIP Gateway) לאותו VLAN.

  2. יצירת Voice VLAN: היכנס ובחר Configuration > Network-Wide > Network (קונפיגורציה > רחב רשת > רשת). בדף שמוצג, לחץ על Add VoIP VLAN (הוסף VoIP VLAN).

    בחירת Add VoIP VLAN

    • הגדרות: הגדר את הערות השירות ואת VLAN ID, אפשר DHCP Pool (מאגר DHCP), והגדר את מאגר כתובות ה-IP במתג הליבה (Core Switch).

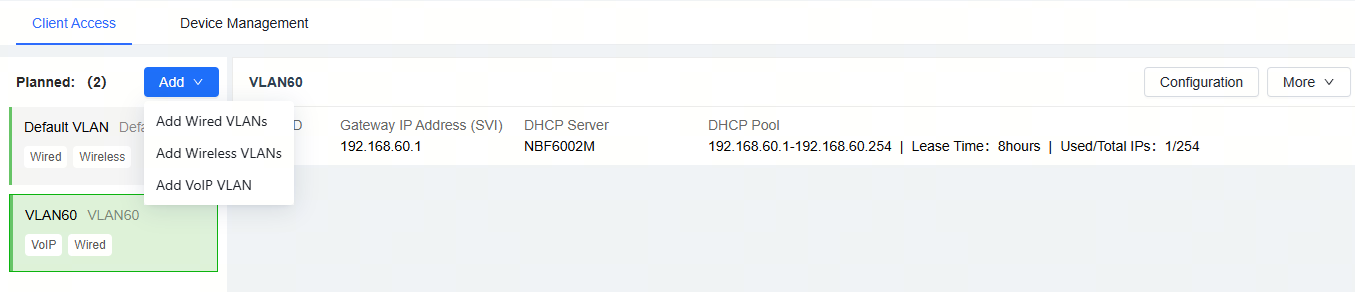

    הגדרת פרמטרים ליצירת VoIP VLAN

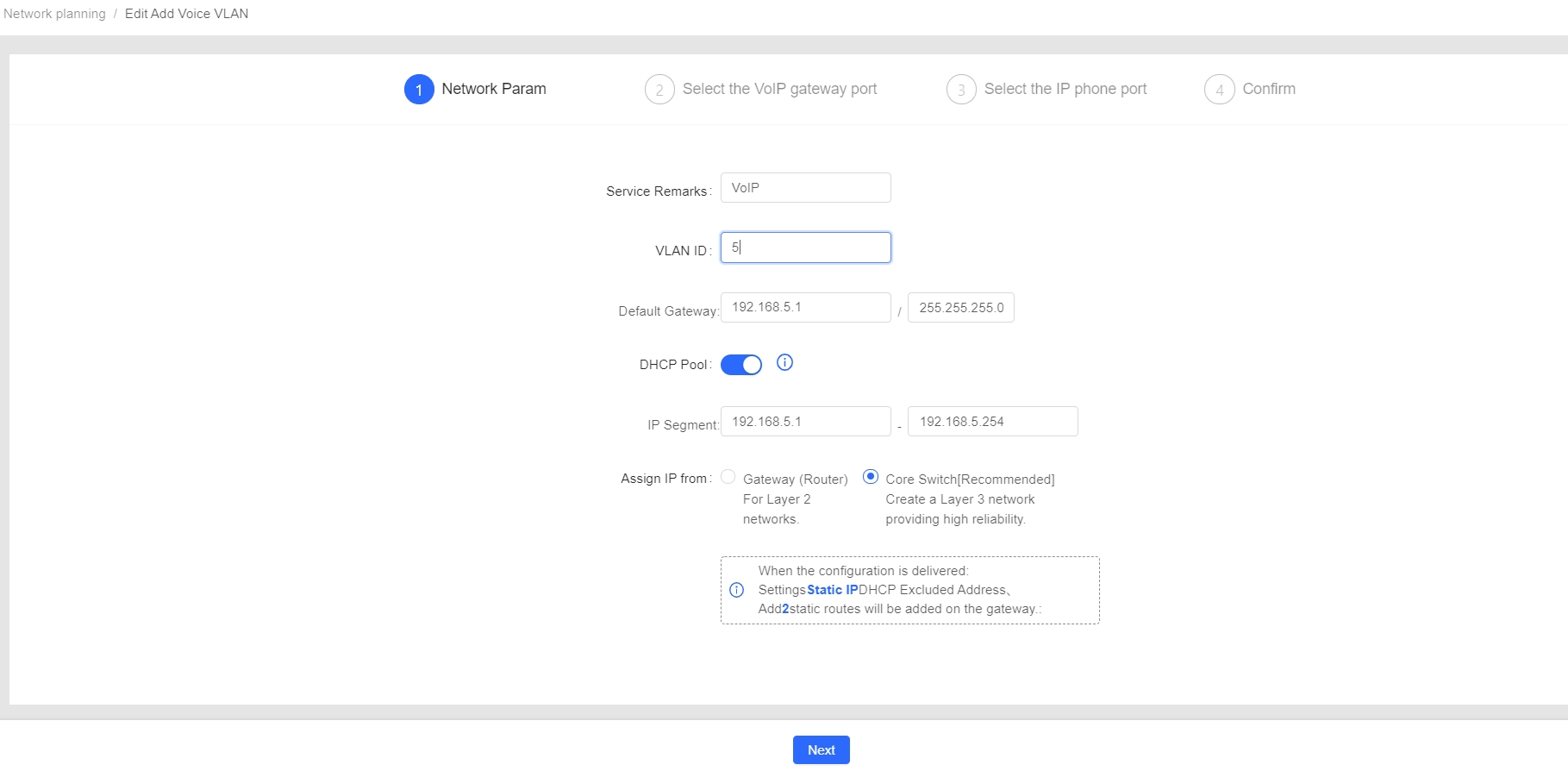

    הגדרת מאגר הכתובות של VoIP VLAN

    • בחירת פורטים: בחר את פורט שער ה-VoIP (VoIP Gateway Port) ואת פורט הטלפון IP (IP Phone Port), והעבר את הקונפיגורציה.

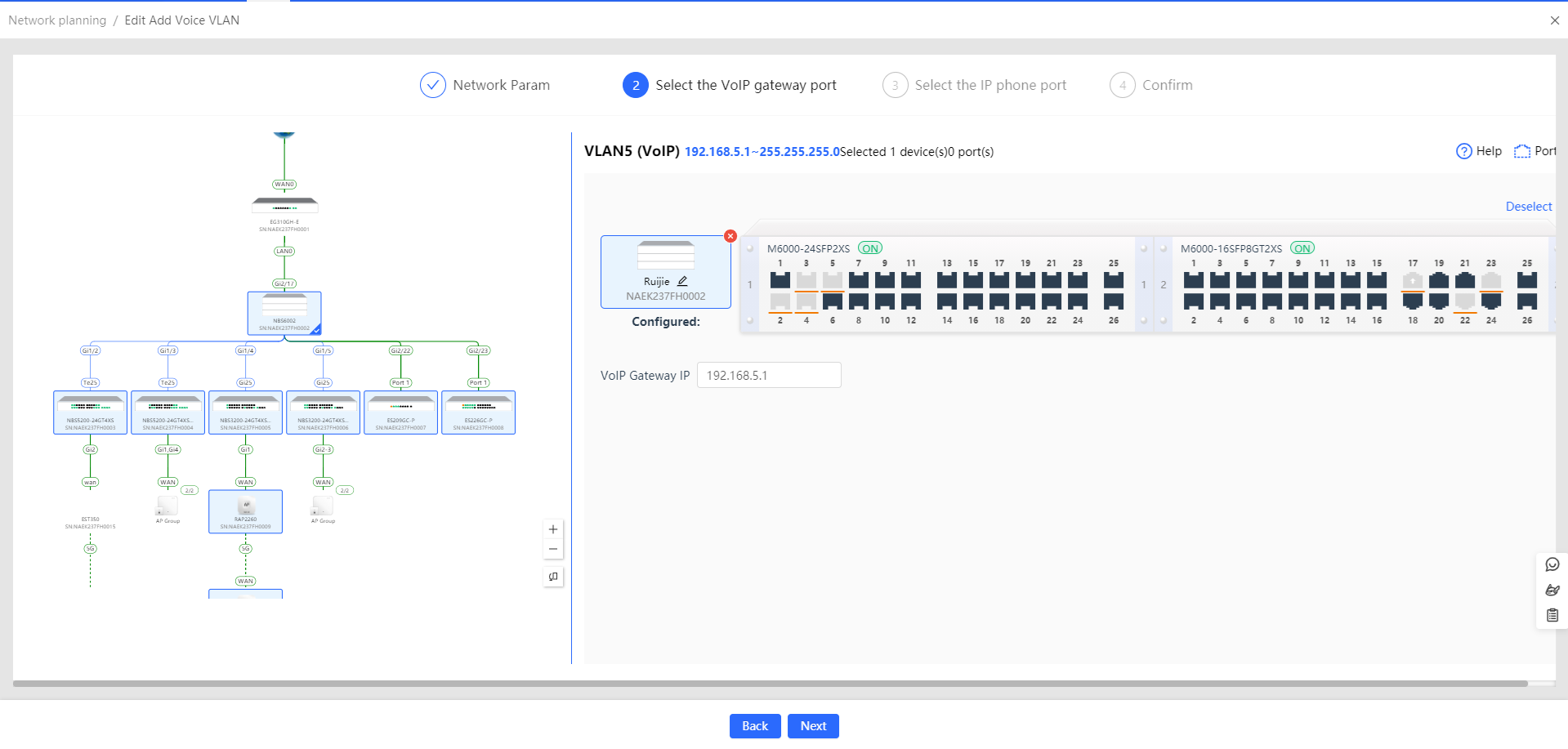

    בחירת פורטים עבור שער VoIP וטלפון IP

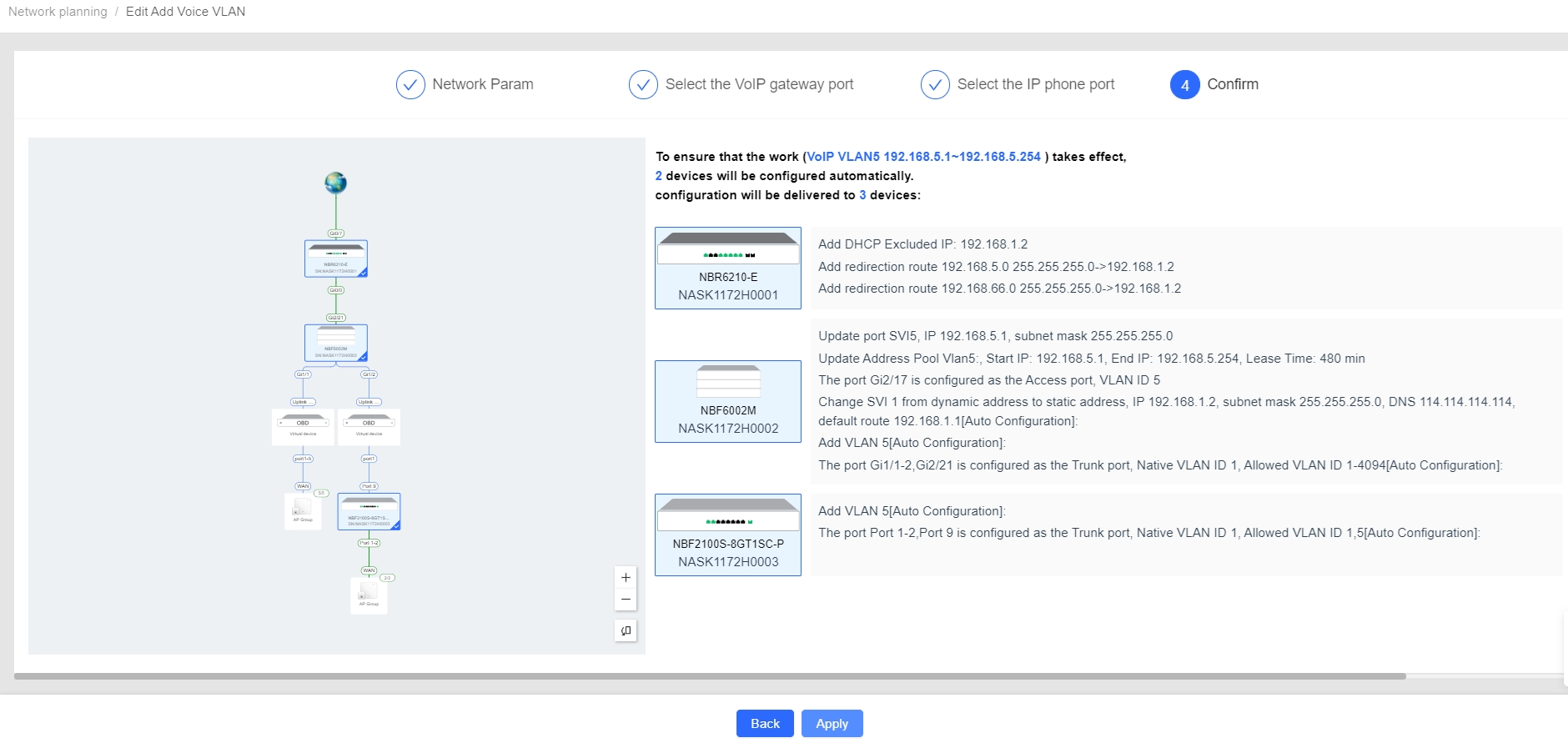

    מסך אישור קונפיגורציית פורטים

3. קונפיגורציית שירות VoIP​

  1. התחלה: בחר VoIP (טלפוניה מבוססת IP). בדף שמוצג, לחץ על Configure Now (הגדר כעת).

  2. בחירת Voice VLAN: בחר את ה-Voice VLANs (רשתות ה-VLAN הקוליות) שנוצרו.

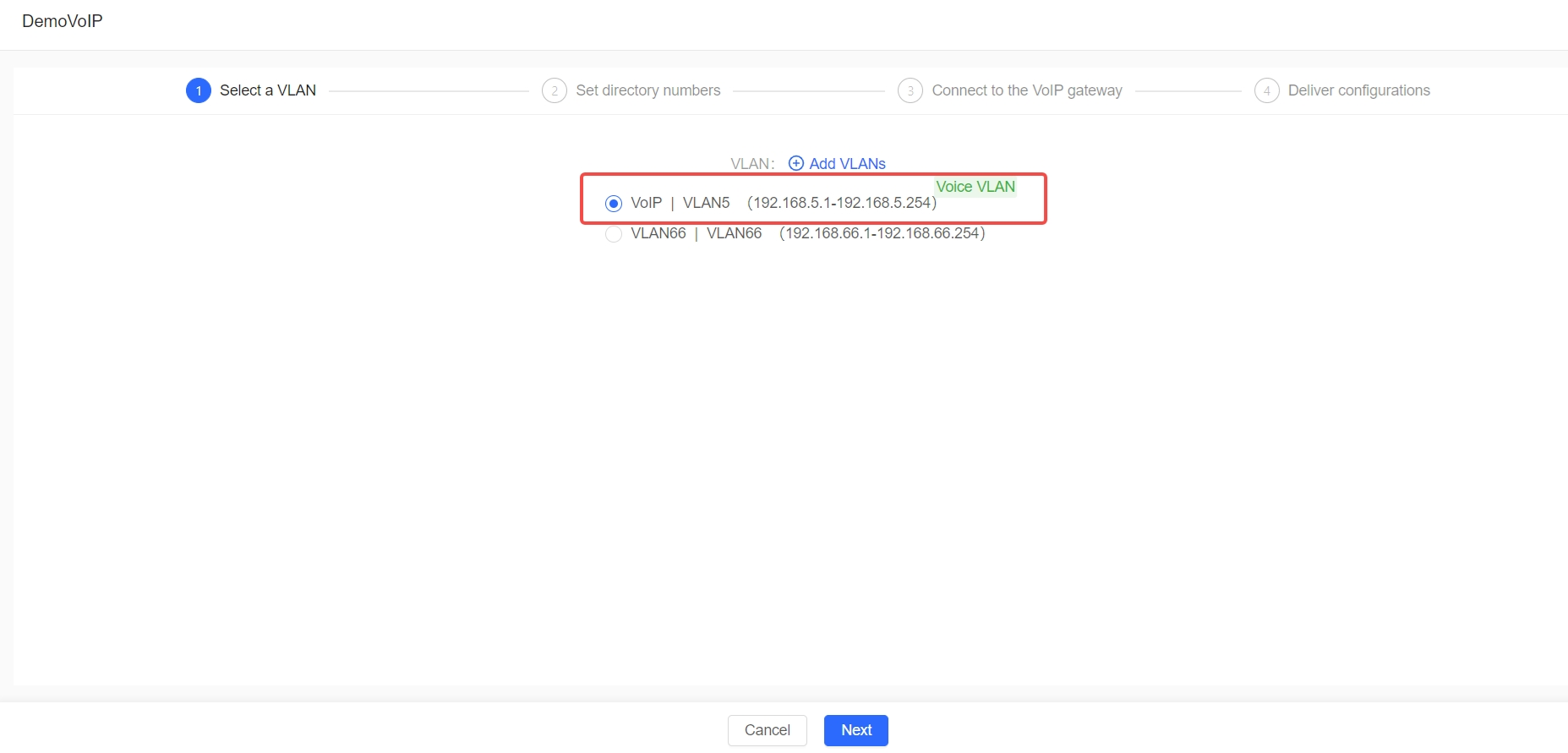

    בחירת Voice VLANs

  3. יצירת מספרי שלוחה:

    • הגדר את כלל יצירת מספרי השלוחה ובחר את נקודות הגישה (APs) שבהן ייווצר מספר השלוחה.
    • לחץ על Generate Directory Number (צור מספר שלוחה).
    • המערכת מציגה את מספרי השלוחה שנוצרו. אם יש טלפון IP, יש לערוך את מספר הטלפון בנפרד.

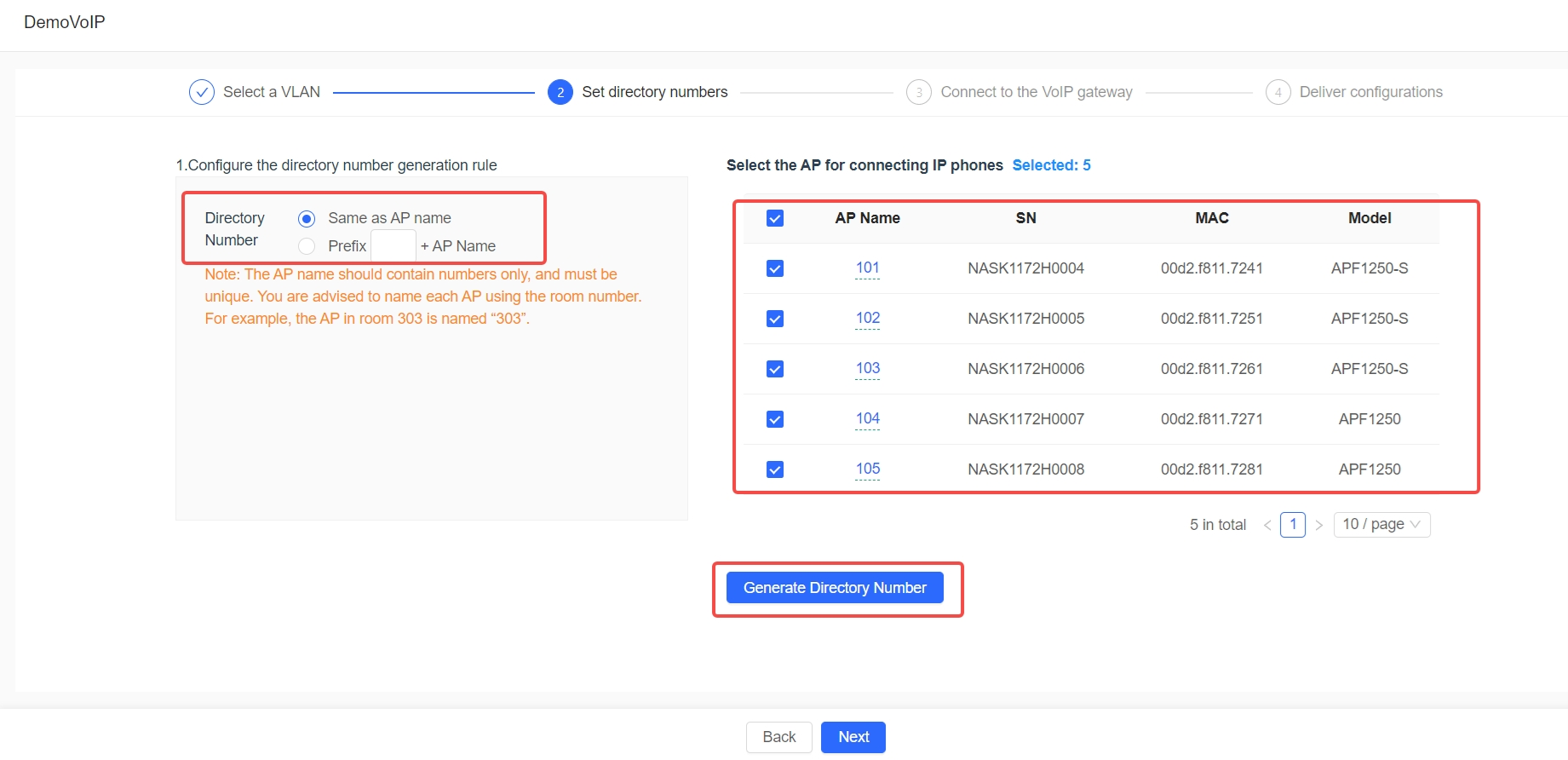

    הגדרת כלל יצירת מספרי שלוחה

    הערה: אם נעשה שימוש בשער VoIP וטלפונים IP שאינם של Ruijie, יש לבצע את ההנחיות המופיעות במערכת כדי להשלים את ההגדרה.

  4. קונפיגורציית שער:

    • הזן את כתובת ה-IP ומספר הפורט של שער ה-VoIP. כברירת מחדל, המערכת מאכלסת באופן אוטומטי את הנתונים.
    • הזן את שם המשתמש והסיסמה לאימות APF.
    • המערכת יוצרת אוטומטית מספר שלוחה ב-SU8100-RYO, ואז לחץ על Deliver configuration (העבר קונפיגורציה).

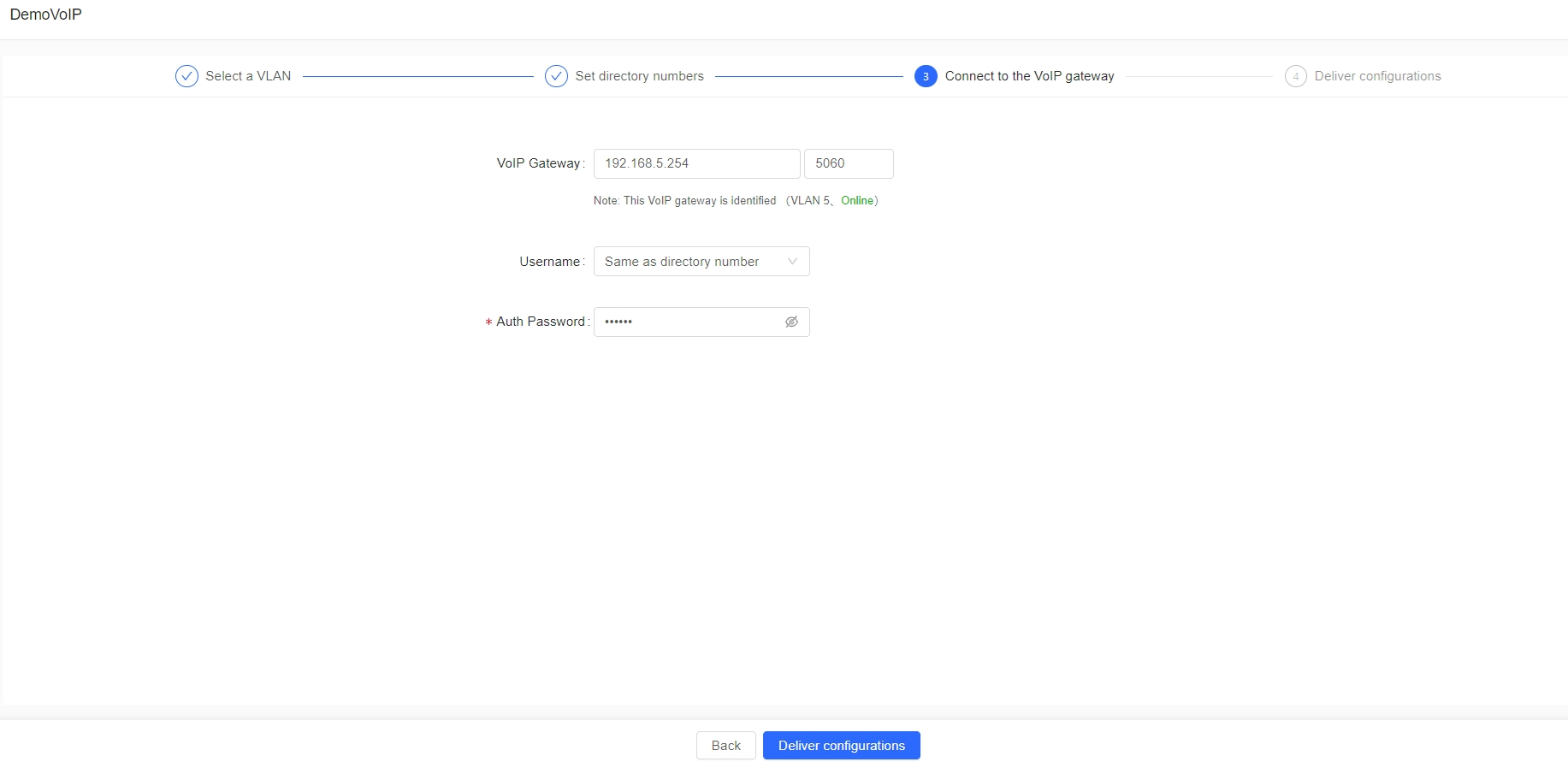

    קונפיגורציית שער VoIP ופרטי אימות

    הערה: רישום הטלפון עלול להיכשל אם שער ה-VoIP והטלפון נמצאים במקטעי רשת שונים.

  5. בדיקת סטטוס הרישום: לאחר השלמת הקונפיגורציה, בדוק את סטטוס הרישום של ה-APF. אם מוצג Registered (רשום), הקונפיגורציה הצליחה.

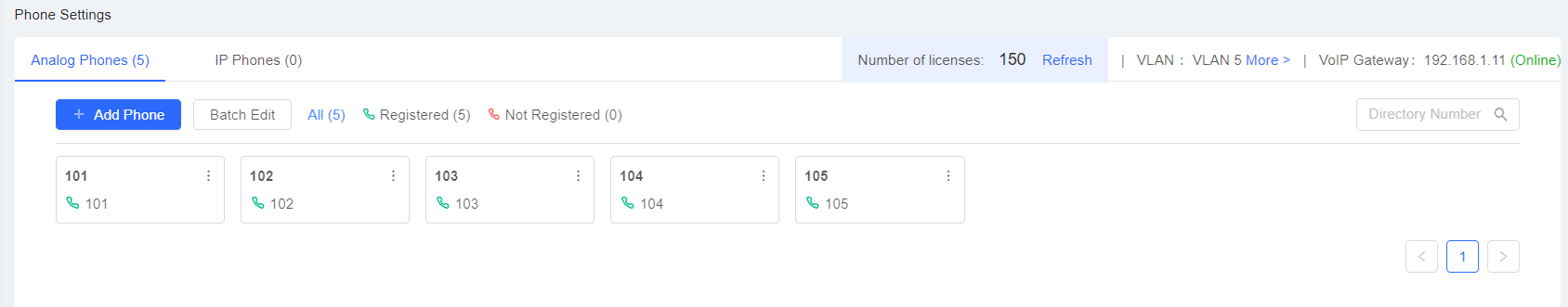

    בדיקת סטטוס הרישום - Registered
