מדריך התקנה RG-RAP72-Wall

🛜️ התקנה והגדרה של RG-RAP72-Wall

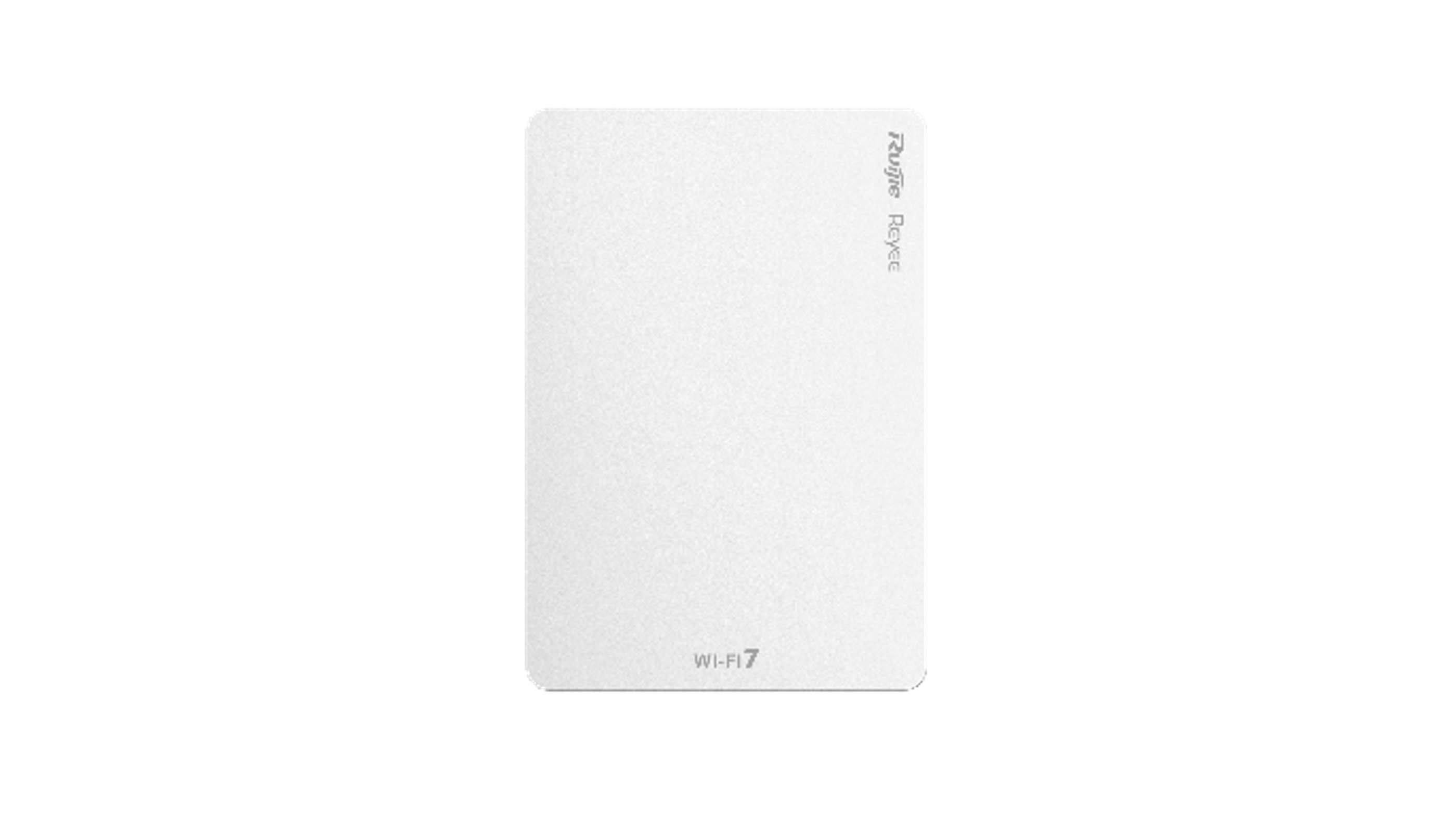

ה-RG-RAP72-Wall היא נקודת גישה (AP) מתקדמת המיועדת להתקנה על הקיר (Wall-Mount). היא תומכת בטכנולוגיית Wi-Fi 7 החדשה, כוללת יציאת Uplink מהירה של 2.5Gbps ומאפשרת אספקת חשמל דרך יציאת PoE Out אחת.

1

1. הכרת החיבורים​

למכשיר יש חיבורים בחלקו האחורי (בתוך הקיר) וחיבורים בחלקו התחתון (גלויים למשתמש).

בחלקו האחורי (החיבור הראשי):

  • יציאת Uplink (2.5Gbps): זו היציאה הכי חשובה. אליה מחברים את כבל הרשת שמגיע מהמתג (Switch) בארון התקשורת.
    • ❗הערה יציאה זו תומכת ב-PoE+, מה שאומר שהיא מקבלת גם חשמל וגם אינטרנט באותו הכבל.

בתחתית המכשיר (חיבורי משתמש):

  • 4 יציאות LAN: אלו יציאות רשת רגילות שמאפשרות למשתמש בחדר לחבר מחשב, טלוויזיה או קונסולת משחקים בכבל.

  • יציאת PoE Out: אחת מיציאות ה-LAN (בדרך כלל מסומנת) יודעת "להוציא" חשמל למכשיר אחר. זה מצוין אם רוצים לחבר טלפון IP על השולחן או מצלמת אבטחה קטנה ליד, בלי להעביר כבל נוסף מהארון.

    2

2. סקירת חיבורים​

  • יציאת Uplink (בגב המכשיר): יציאת 2.5Gbps התומכת בכניסת PoE (Power over Ethernet) להפעלת המכשיר.
  • יציאות LAN (בתחתית): יציאות רשת לחיבור מכשירים קוויים.
  • יציאת PoE Out: מאפשרת לחבר ולהפעיל מכשיר נוסף (כמו טלפון IP או מצלמה) ישירות מה-AP.
  • עיצוב: עובי דק במיוחד של 24 מ"מ, מתאים להתקנה אסתטית בחדרי מלון, משרדים ובתים.
  • טכנולוגיה: Wi-Fi 7 (802.11be) עם קצב נתונים משולב של עד 3600Mbps.

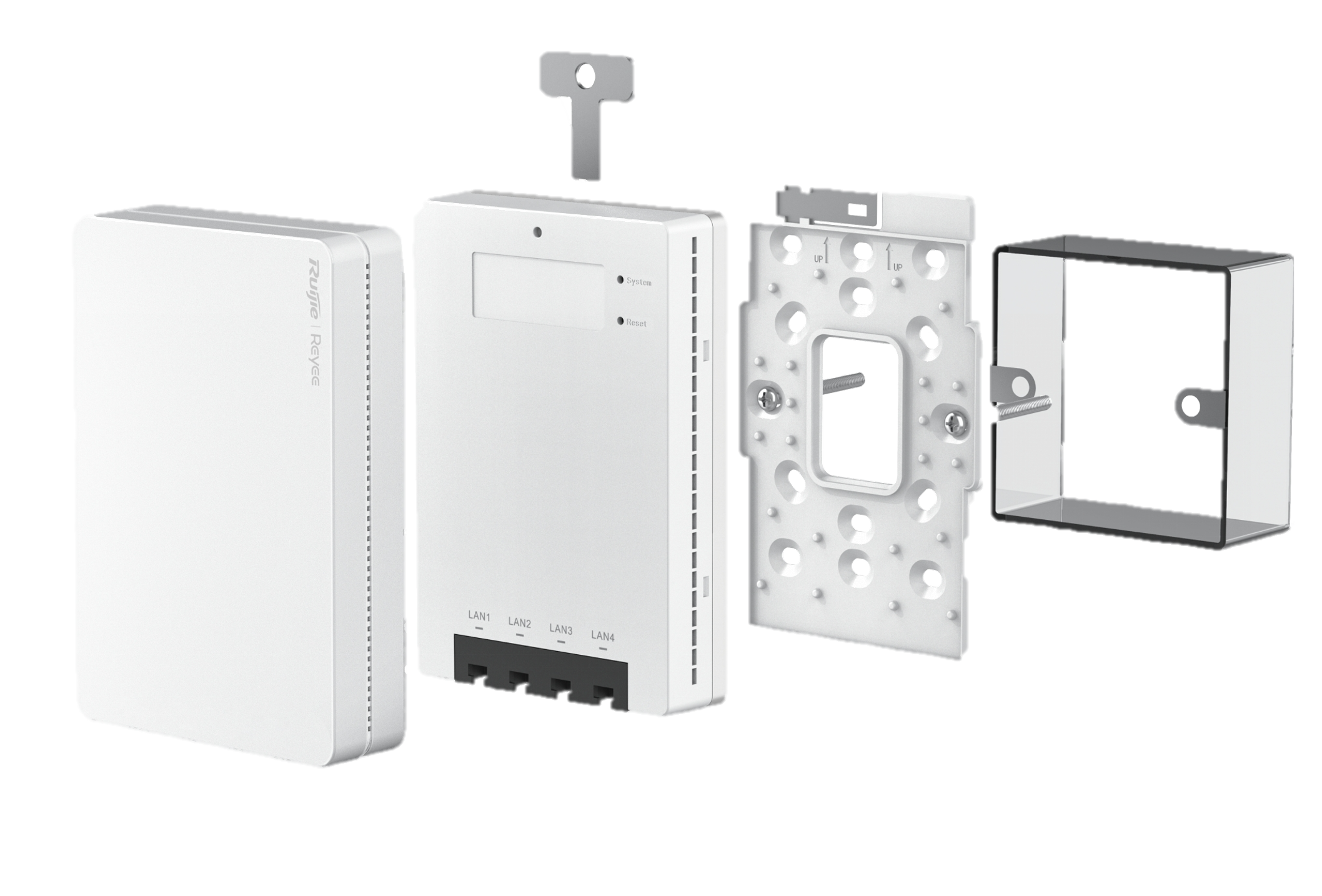

3. שלבי התקנה פיזית (Wall-Mount)​

המכשיר מתאים לקופסאות חשמל סטנדרטיות (קופסה עגולה/מרובעת 86, או מלבנית 108/59).

  1. חיבור הכבל: חבר את כבל ה-Ethernet המגיע מהקיר (המספק PoE מהמתג/סוויץ') אל יציאת ה-Uplink שבגב המכשיר, ודאו ששמעתם "קליק".
  2. קיבוע המכשיר:
    • הסר את הכיסוי הקדמי של ה-AP (במידת הצורך).
    • הצמד את המכשיר לקופסת החשמל בקיר.
    • השתמשו בשני הברגים המצורפים והבריגו אותם דרך החורים שבגוף המכשיר אל תושבת הקופסה.

שים לב: אל תסגרו את הברגים בכוח רב מדי כדי לא לסדק את הפלסטיק.

  1. סגירה: החזר את הכיסוי הקדמי בנקישה עד לנעילה מלאה. עכשיו המכשיר נראה חלק ונקי על הקיר.

3

4. הגדרה ראשונית וניהול 🌐​

ניתן להגדיר את המכשיר בשתי דרכים עיקריות:

א. באמצעות אפליקציית Ruijie Reyee או הענן במחשב (מומלץ)​

  1. הורד את אפליקציית Ruijie Reyee מחנות האפליקציות.
  2. פתח את האפליקציה וצור פרויקט חדש.
  3. סרוק את קוד ה-QR המופיע על גבי המכשיר או במדריך.
  4. האפליקציה תזהה את ה-AP ותנחה אותך בהגדרת שם הרשת (SSID) והסיסמה.

ב. באמצעות ממשק האינטרנט (Web Interface)​

  1. התחבר לרשת ה-Wi-Fi המשודרת מהמכשיר (בדרך כלל @Ruijie-sXXXX).
  2. פתח דפדפן והזן את הכתובת: http://192.168.120.1.
  3. פרטי כניסה כברירת מחדל:
    • שם משתמש: admin (לא נדרש בדרך כלל בהתחלה) .
    • סיסמה: admin.
  4. בצע את הגדרות ה-Quick Setup להגדרת האינטרנט וה-Wi-Fi.

5. תכונות ניהול מתקדמות 📲​

  • Reyee Mesh: ניתן לצרף את ה-AP לרשת Mesh קיימת של Ruijie Reyee בלחיצת כפתור אחת (Self-Organizing Network).
  • ניהול בענן: המכשיר מסתנכרן באופן מלא עם Ruijie Cloud, מה שמאפשר ניהול מרחוק, ניטור תקלות ועדכוני גרסה מכל מקום.
  • אופטימיזציה: תכונת "One-Click Optimization" באפליקציה מאפשרת לסדר את ערוצי הרדיו ולמנוע הפרעות באופן אוטומטי.

6. נוריות וכפתור האיפוס​

כדי לראות את הנוריות או להגיע לכפתור האיפוס, צריך להסיר את ה"פנל" הקדמי (הפלסטיק הלבן הגדול שרואים על הקיר). פשוט משכו אותו בעדינות מהצדדים.

נורית המצב (System LED):

  • ירוק קבוע: הכל עובד מעולה. המכשיר מחובר לאינטרנט ולענן של Ruijie.
  • ירוק מהבהב לאט: המכשיר דולק, אבל משהו חסר (למשל: אין חיבור לאינטרנט או שהכבל בגב המכשיר לא לחוץ טוב).
  • ירוק מהבהב מהר: המכשיר נמצא בתהליך (מעדכן גרסה או מבצע איפוס). במצב זה אסור לנתק אותו מהחשמל!
  • כבוי: המכשיר לא מקבל חשמל מהסוויץ'.

כפתור האיפוס (Reset):

  • נמצא ליד הנורית. אם שכחתם את הסיסמה או שהמכשיר "תקוע", לחצו עליו עם סיכה למשך 10 שניות עד שהנורית תהבהב מהר. המכשיר יחזור להגדרות יצרן.

7. איך בודקים שהכל עובד?​

  1. חכו דקה עד שהנורית תהפוך לירוקה קבועה.
  2. פתחו את אפליקציית Ruijie Reyee בטלפון.
  3. התחברו לרשת ה-Wi-Fi שמתחילה ב-@Ruijie-sXXXX.
  4. האפליקציה תזהה את המכשיר אוטומטית ותיתן לכם להגדיר שם רשת וסיסמה חדשים תוך שניות.

8. ❓פתרון בעיות נפוצות​

  • המכשיר לא נדלק: ודא שכבל ה-Ethernet מחובר למתג (Switch) התומך ב-PoE ושאין נתק בכבל.
  • לא ניתן לגשת לממשק הניהול: ודא שאתה מחובר ל-Wi-Fi של המכשיר ושהכתובת 192.168.120.1 הוזנה נכון. אם עדיין אין גישה, בצע איפוס (Reset) על ידי לחיצה ארוכה על כפתור האיפוס למשך 5 שניות.
  • סיסמת ניהול: אם שכחת את סיסמת הניהול שהגדרת, יש לאפס את המכשיר להגדרות יצרן ולהשתמש שוב ב-admin.
