מדריך התקנת גשר אלחוטי (סדרה 300)
מדריך התקנת גשר אלחוטי מסדרת RG-EST300
🌉מדריך התקנה לגשר אלחוטי מסדרת RG-EST300.
חשוב ומומלץ לצפות במדריך ההתקנה טרם היציאה לשטח, להתקנה תקינה ומהירה:
המדריך מבוסס על דגם EST350-V2 אך רלוונטי לשאר דגמי הסדרה.
📦 מה יש בתוך הקופסה?
- 2 יחידות גישור אלחוטיות (אחת בצד המצלמה ואחת בצד המקליט).

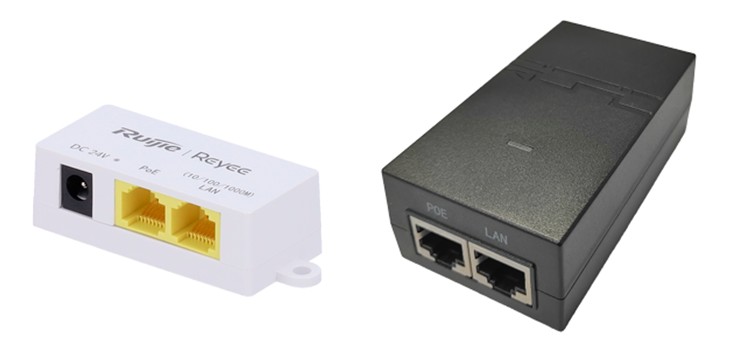

- 2 מתאמי חשמל (PoE) – אלו הקופסאות שמספקות חשמל דרך כבל הרשת.
- 2 תפסים להתקנה על עמוד או קיר.
- הוראות יצרן.
שלב 1: הכנות מקדימות
כל יחידת גישור צריכה חשמל – החיבור מתבצע באמצעות injector דרך כבל הרשת עם המתאם PoE שמגיע באריזה.
⚠️ אזהרה: חובה להשתמש אך ורק במזריק ה-PoE שסופק עם המוצר. שימוש באחר עלול לגרום לנזק קבוע.
אורך מקסימלי של שימוש בכבל POE - 100 מטר
יש להשתמש בכבל CAT 5E ומעלה.

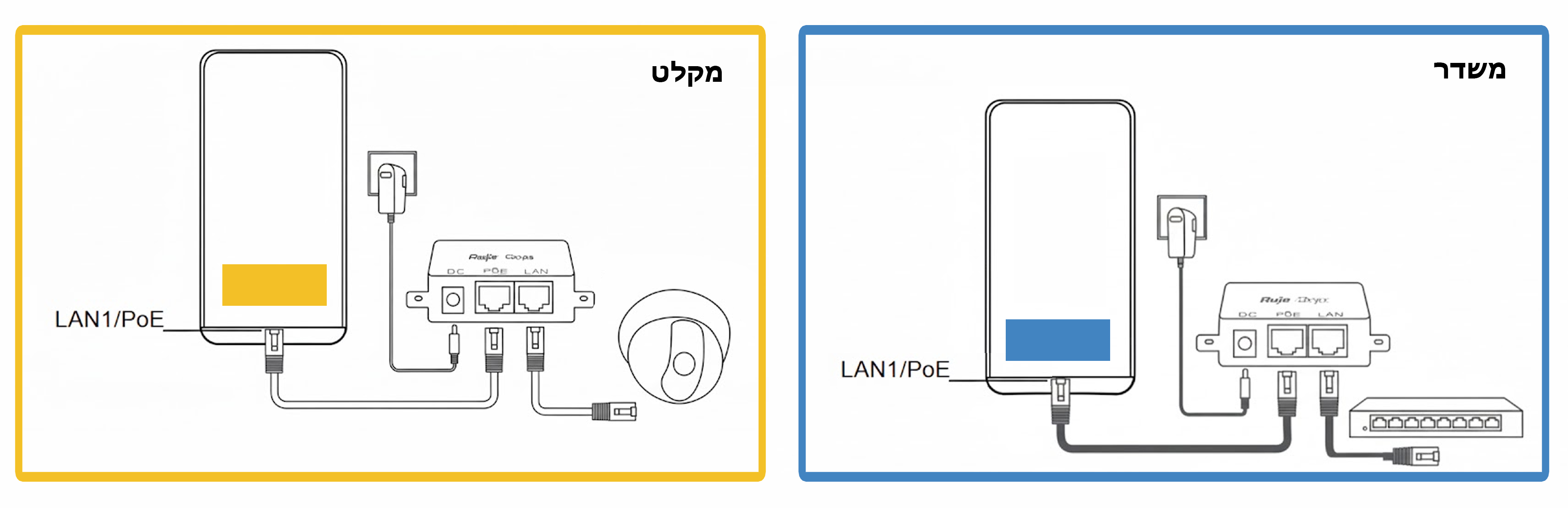

הוראות חיבור - יחידת שידור:
- חבר כבל רשת מיציאת POE במתאם PoE ליחידת הגישור (בצד החיבור שנקרא LAN/PoE).
- חבר כבל רשת נוסף מיציאת LAN במתאם PoE למקור התקשורת (מתג, נתב).
- חבר את המתאם לשקע חשמל.
- היחידה תידלק כעת – תראה נורות דולקות.

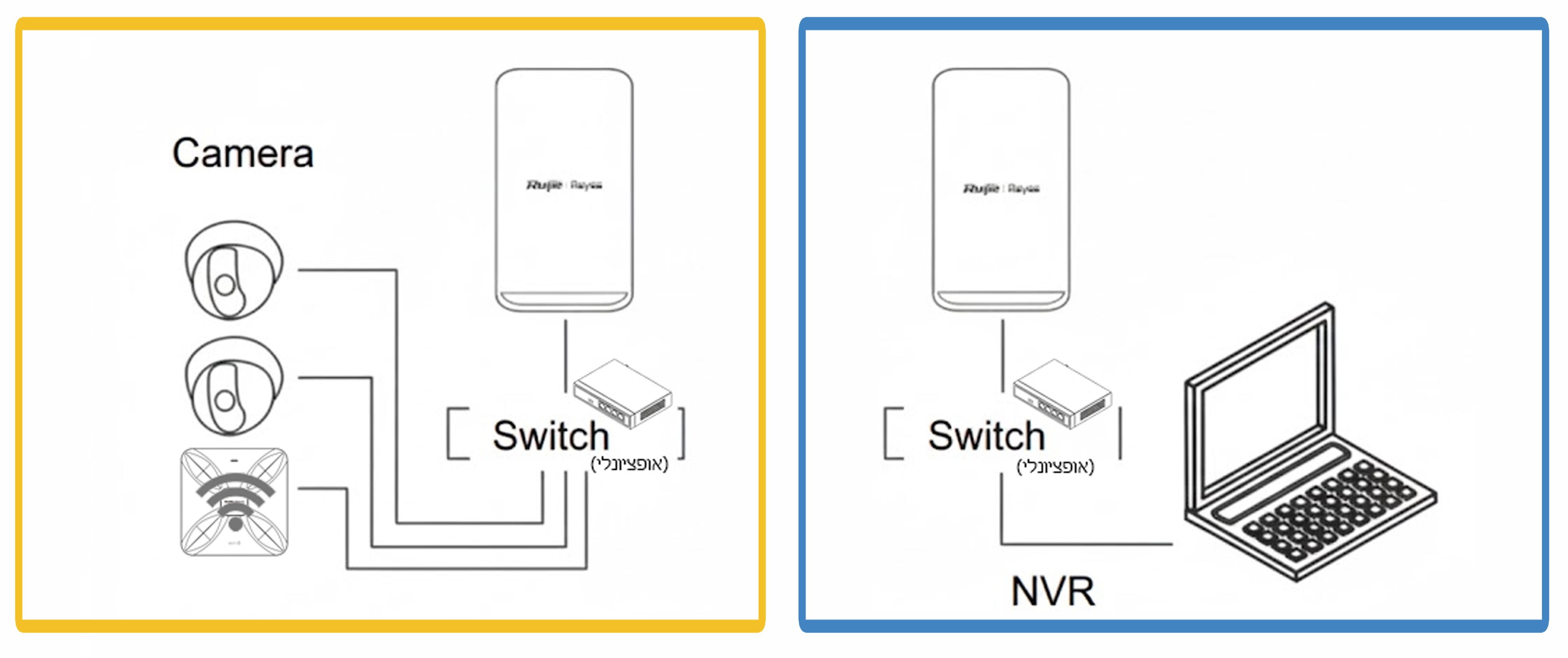

הוראות חיבור יחידה קולטת:
- חבר כבל רשת מיציאת POE במתאם PoE ליחידת הגישור (בצד החיבור שנקרא LAN/PoE).
- חבר כבל רשת נוסף מיציאת DATA במתאם PoE למצלמה / NVR / AP / מחשב.
- חבר את המתאם לשקע חשמל.
- היחידה תידלק כעת – תראה נורות דולקות.
💡 שימו לב לאופן החיבור:
- יחידת הגישור המשדרת (ראשית) מסומנת בצבע כחול.
- יחידת הקישור הקולטת (מרוחקת) מסומנת בצבע כתום.
שלב 2: מיקום והתקנה פיזית
הנחיות התקנה:
- היחידות צריכות "לראות" אחת את השנייה – כלומר, שיהיה קו ראייה פתוח בלי קירות או עצים ביניהן.
- ניתן לחבר את היחידה לקיר או לעמוד – ניתן להיעזר בתפסים המצורפים באריזה.
- גובה מומלץ: לפחות 2-3 מטרים מעל הקרקע.
- כוון את שתי היחידות אחת מול השנייה (כמו טלסקופים).
שלב 3: צימוד מקדים של המשדרים
היחידות מגיעות כבר מוגדרות מראש ומתחברות אוטומטית אחת לשנייה, כך שלא נדרש לבצע שינוי בהגדרות.
בדיקת תקינות (אופציונלי):
| התקנה בחיבור קווי | התקנה בחיבור Wifi ניהולי | |
|---|---|---|
| 1 | חבר מחשב לאחת מיחידות הגישור (בכבל רשת) אל חיבור הLAN2 של היחידה | התחבר לרשת הניהולית (Ruijie@XXXX) לאחת מיחידות הגישור - על פי סיומת הMAC של היחידה |
| 2 | פתח דפדפן והקלד את הכתובת: 10.44.77.254. | פתח דפדפן והקלד את הכתובת: 192.168.120.1. |
| 3 | התחבר עם סיסמת ברירת מחדל: admin/admin. או סיסמת ניהול הפרויקט הקיים | התחבר עם סיסמת ברירת מחדל: admin/admin. או סיסמת ניהול הפרויקט הקיים |
| 4 | ניתן לראות את מצב הקישור בין היחידות (תצוגת חיבור ועוצמת החיבור בין היחידות). | ניתן לראות את מצב הקישור בין היחידות (תצוגת חיבור ועוצמת החיבור בין היחידות). |
❕ המלצה: מומלץ לחבר את הגשרים בבית / במשרד ולבצע עדכון גרסה לשני היחידות לפני שמביאים אותם ללקוח או להתקנה בגובה כדי להימנע מתקלות במהלך ההתקנה.
שלב 4: בדיקת עוצמת אות והתאמה
באפשרותך לבדוק את כיוונון המכשירים דרך הענן של Ruijie או דרך האפליקציה
בדיקת RSSI (עוצמת קליטה):
- ממשק המחשב: לחץ על ערך ה-RSSI או היכנס לעמודה Config < Tools > antenna alignment.
- ממשק האפליקציה: עבור לטאב ToolKit (ארגז כלים) בתחתית המסך ובחר ב-Antenna Alignment.
- לאחר התחברות לרשת האלחוטית הניהולית תוכל לראות את אות כיוונון היחידות.
- הערכים יופיעו וישתנו בזמן אמת ע"פ צבעים – צבע כחול מהווה כיוונון טוב.
- אם הערך נמוך (למשל: -80 dBm), הכוון מחדש את הגשרים.
- יש להתאים כיוון גובה (Vertical) וכיוון רוחב (Horizontal) של היחידות.
- בצע סריקת תדרים (Spectrum Scan) אם האינטרנט איטי, ושנה תדר לפי הצורך.
שלב 5: חיבור לענן
כדי לשלוט על היחידות דרך האינטרנט, אפשר ומומלץ לחבר אותן לענן של Ruijie.
הליך החיבור:
- ודא שלפחות אחת מהיחידות מחוברת לאינטרנט (דרך הרשת שאליה מחובר ה-NVR).
- התקן את אפליקציית Ruijie Reyee App בטלפון.
- פתח את האפליקציה, היכנס או הירשם.
- לחץ על "+" וסרוק את הברקוד שיש על המכשיר או הקלד את מספר המכשיר הסידורי.
- עקוב אחרי ההוראות במסך.
❕ יש לשים לב❤️: בכל תהליך שדרוג ועדכון גרסה יש לבצע עדכון גרסה ליחידה המרוחקת (CPE) ראשונה ורק לאחר סיום העדכון לבצע שדרוג ליחידה הראשית (NVR). על היחידות להיות בגרסה זהה על מנת לשמור על פעילות תקינה.
שלב 6: בדיקת נורות
היחידה מדליקה נורות לפי המצב:
| נורה | משמעות |
|---|---|
| System (מערכת) | מהבהבת = עובד תקין |
| LAN | מהבהבת = יש תעבורת רשת |
| RSSI (קליטה) | 3 נורות = קליטה חזקה |
| RSSI (קליטה) | 1 נורה = קליטה חלשה, לשפר כיוון |
